蒸汽流量计

型号:万迅蒸汽流量计价格

规格:万迅蒸汽流量计生产厂家

产品简介: 蒸汽流量计的基本原理是卡门涡街原理,即“涡街旋涡分离频率与流速成正比”。变送器流通本体直径与仪表的公称口径基本相同。如图一所示,流通本体内插入有一个近似为等腰三角形的柱体,柱体的轴线与被测介质流动方向垂直,底面迎向流体。

产品介绍

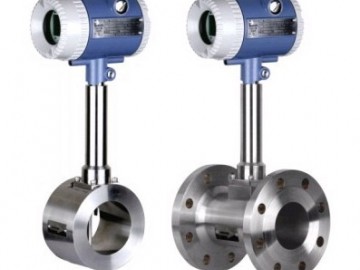

蒸汽流量计展示图(1) 蒸汽流量计展示图(2)

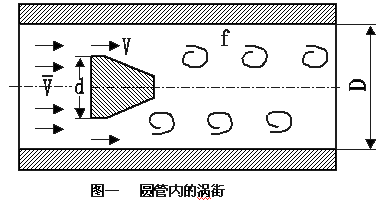

蒸汽流量计的基本原理是卡门涡街原理,即“涡街旋涡分离频率与流速成正比”。变送器流通本体直径与仪表的公称口径基本相同。如图一所示,流通本体内插入有一个近似为等腰三角形的柱体,柱体的轴线与被测介质流动方向垂直,底面迎向流体。

当被测介质流过柱体时,在柱体两侧交替产生旋涡,旋涡不断产生和分离,在柱体下游便形成了交错排列的两列旋涡即“涡街”。理论分析和实验已证明,旋涡分离的频率与柱侧介质流速成正比。

系统构成

蒸汽流量计系统构成图

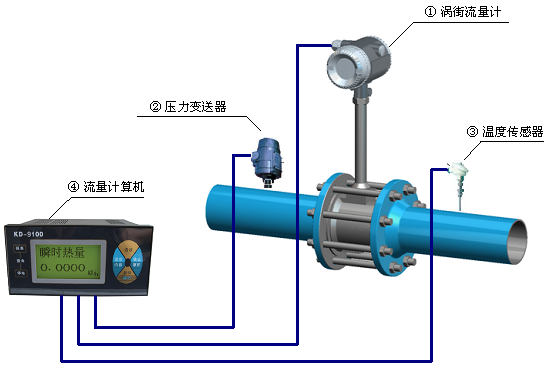

蒸汽流量计量系统示意图

  • 蒸汽流量计:输出工况流量信号
  • 压力变送器:被测介质(蒸汽、气体)压力变化较大时选用。
  • 温度传感器:被测介质(蒸汽、气体)温度变化较大时选用,测量饱和蒸汽时可以选择压力变送器或温度变送器其中一种,对流量补偿即可。用于供热量计量时,选用2只温度变送器。
  • 流量计算机:也称“流量积算仪”、“二次表”等,内置流量计算公式,根据用户功能设定和采集的外部流量计、压力变送器、温度传感器的数据进行计算,得出质量流量、标准状态流量、或者热量等。

流量计算机

流量计算机展示图

外壳材料:ABS   防护等级:IP52   外形尺寸:160×80×160mm   开孔尺寸:152×76mm   重量:1.0Kg

  • 128×64全中文字符液晶显示,菜单式操作。
  • 测量显示: 质量流量、标况体积流量、累计流量、温度、压力、差压值。
  • 瞬时流量最大显示值:999999.9
  • 累计流量最大显示值:999999999
  • 信号输出:4~20mA、RS-485或RS-232
  • 掉电记录,月报表、周报表、日报表功能

安装

  • 蒸汽流量计可安装在室内或室外。如果安装在地井里,且有水淹的可能,应选择潜水型传感器或变送器。
  • 蒸汽流量计在管道上可以水平,垂直或倾斜安装,但当测量液体时,管道内必须充满液体。因此在垂直或倾斜管道上安装涡街流量计,液体珠流动方向应自下向上。
  • 涡街头流量计的上游侧和下游侧应留有较长的直管段,要求的上、下游直管段长度随管道状况不同而异。涡街流量计的上游应尽量避免安装调节阀或半开阀门,应将调节阀或半开阀门安装在流量计下游5D 之后。 安装涡街流量计的管道必须与流量计内径一致,否则管道必须变径。用户可根据管道和施工的具体条件,按本产品操作手册中的有关章节进行设计安装。
  • 在设计管道安装时,传感器或变送器放大器的上端应留有500mm 空间,以方便调试和检修
  • 当流量计需要温压补偿式时,压力变送器安装在流量计上游1D,测温元件(通常用铂电阻PT100)安装在下游3~5D

测温元件展示图

蒸汽流量计接线

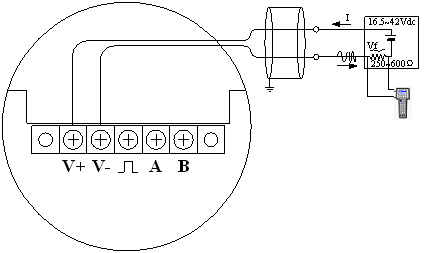

蒸汽流量计接线图(1)

脉冲输出/4-20mA@HART

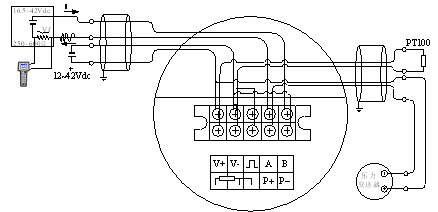

蒸汽流量计接线图(2)

脉冲输出/温度补偿/4-20mA@HART

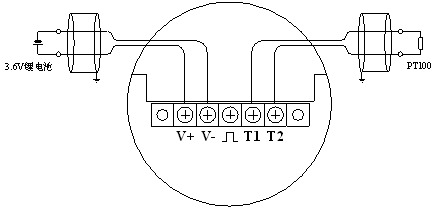

蒸汽流量计接线图(3)

电池供电/脉冲输出/温度补偿

蒸汽流量计接线图(4)

脉冲输出/温压补偿/RS485Modbus接口

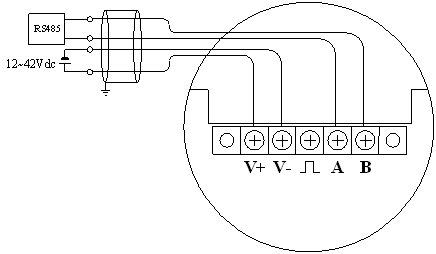

蒸汽流量计接线图(5)

脉冲输出/RS485Modbus接口

温度传感器安装

  • 温度传感器为PT100。
  • 安装位置应距涡街流量计下游2D~5D。
  • 温度传感器与管道垂直或与管道内流体流动方向 逆向倾斜安装。

温度传感器安装图

压力变送器安装

  • 压力变送器为两线制4~20mA输出。
  • 安装位置应距涡街流量计小于2D。
  • 测量介质为液体、气体时取压位置应在管道的上半面,测量蒸汽时取压位置在管道的侧面。
  • 被测介质温度超过80℃,在截止阀和变送器之间加冷凝弯冷却至80℃以下。

压力变送器安装图

技术参数

管径范围(mm) DN15~600
流速范围(m/s) 液体0.3~6   蒸汽或气体5~70
准确度 ±1%
工作环境 转换器:温度-10~45℃ 湿度小于85% (特殊情况请说明)
传感器:温度-45~350℃ 压力0~16MPa(特殊情况请说明)
信号输出 4-20mA@ HART  RS-485
工作电源 DC12~42V或3.6V锂电池
连接方式 法兰连接 夹持连接
测量介质 液体:水、油、甲醇、甲苯、液氨等
气体:高炉煤气、混合煤气、氯气、氢气、氧气、空气、氮气等
蒸汽:饱和蒸汽、过热蒸汽
蒸汽流量计工作原理图
旋涡交错分离,在柱体两侧及柱体后面的尾流中产生脉动的压力,设在柱体内部(或后面)的检测探头受到这种微小的脉动压力的作用,使埋设在探头内的压电晶体元件受到交变应力而产生交变电荷信号。该信号经放大器上的电荷变换、放大,滤波限幅和触发整形处理后,输出频率与旋涡分离频率相同的方波电压脉冲信号。该信号再送到就地显示仪,传感器输出的每一个脉冲将代表一定体积的被测流体。一段时间内的输出总脉冲数,将代表这段时间内流过传感器的流体总体积。
传感器输出的电压脉冲信号送到连于一体的就地显示仪。就地显示仪采用最新微功耗CPU,测量涡街传感器输出的频率信号,根据设定的密度,涡街流量系数进行流量运算,现场液晶显示瞬时流量和累计流量。
使用条件及参数
环境温度:-40~55℃;
相对湿度: 5%~90%;
大气压力: 86~106kPa;
被测流体是单相流体或可以认为是单相的流体;
技术参数
公称通径:25~300mm:(大于300mm为插入式结构);
公称压力:2.5MPa、4.0MPa;
测量介质:液体、气体、蒸汽;
精度等级:0.5、1.0、1.5级:(插入式结构为2.5级);
介质温度:-40~+350℃;
本体材质:1Cr18Ni9Ti;
重复性:≤0.2%;
供电电源: 3.6V锂电池或24VDC,远传为24VDC
连接方式:法兰卡装式(大于300mm为插入式结构)
WX-LUW系列法兰卡装式流量范围:
传感器型号
公称通径DN
(mm)
流量范围(m3/h)
液 体
气 体
蒸 汽
WX-LUW-2□01
20
0.6~6
6~60
6~50
WX-LUW-2□02
25
1~10
11~80
9~80
WX-LUW-2□04
40
1.7~26
24~236
19~193
WX-LUW-2□05
50
2.7~41
37~373
31~305
WX-LUW-2□06
65
6~60
55~550
42~550
WX-LUW-2□08
80
10~106
97~970
79~794
WX-LUW-2□10
100
20~166
152~1524
125~1247
WX-LUW-2□12
125
30~265
243~2430
199~1988
WX-LUW-2□15
150
40~377
345~3452
285~2854
WX-LUW-2□20
200
70~727
666~6662
545~5451
WX-LUW-2□25
250
120~1138
1043~10430
853~8534
WX-LUW-2□30
300
170~1620
1485~14850
1215~12150
WX-LUW系列插入式流量范围:
变送器型号
公称通径DN
(mm)
流量范围(m/h)
液  体
气  体
蒸  汽
WX-LUW-3□025
250
100~1000
1000~8000
930~8000
WX-LUW-3□030
300
150~1500
1500~11500
1330~11440
WX-LUW-3□035
350
200~2000
2000~15600
1800~15600
WX-LUW-3□040
400
250~2500
2500~20000
2400~20000
WX-LUW-3□050
500
400~4000
4000~30000
3700~31800
WX-LUW-3□060
600
500~5000
5000~45000
5300~45800
WX-LUW-3□070
700
700~7000
7000~60000
7300~62300
WX-LUW-3□080
800
900~9000
9000~80000
9500~81400
WX-LUW-3□100
1000
1400~14000
14000~120000
14800~127200

测量介质

  • 液体: 热水、冷水、轻质油、化工液体
  • 气体:高炉煤气、混合煤气、各种单组分多组分气体。
  • 过热蒸汽、饱和蒸汽。
  • 压缩空气。
  • 天然气,液化气,火炬气。

产品特点

  • 传感器内部无机械可动部件,可靠性高,压力损失小。
  • 传感器适用温度、压力范围宽:-40~350℃, 0~16Mpa。
  • 量程范围宽,精测量度高。
  • 测量结果不受流体密度、压力、温度、粘度等参数影响
  • 先进的数字信号处理技术,下限低,抗振性能优异。
  • 12V~42V宽电源电压输入范围适应各种复杂电源环境。
  • 本安设计内部自带齐纳安全隔离栅。

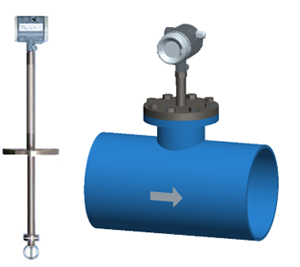

  • 产品型式热式气体质量流量计按安装方式分为:插入式和管段式。 涡街流量计由一体式流量转换器、流量传感器组成。按流量传感器的型式分为:插入式和管段式涡街流量计。
    插入式传感器安装过程是首先在管道外壁上焊接带有法兰的底座,然后将传感器插入到管内中心(传感器的插入位置出厂时已确定),拧紧传感器的法兰和底座法兰的固定螺栓。

    插入式蒸汽流量计

    管段式(锻件本体)

    管段式涡街流量计出厂时已配备和现场管道内径相同的工艺管道,管段式传感器适用管道直径:DN15~600mm。 分法兰式和卡装式两种,法兰式涡街采用标准符合国标GB/T9119-2000的法兰,卡装式涡街采用在管道上焊接法兰,用长螺栓连接两端面法兰将涡街卡入。
    管段式涡街流量计传感器材质为不锈钢,测量管材质为不锈钢,特殊材质订货时说明。
    管道式蒸汽流量计

    1、我公司所售产品在十二个月以内出现质量问题的,负责免费维修。
    2、质保期内如我公司产品出现任何质量问题,我公司负责免费维修或更换。
    3、质保期内如用户使用不当,造成产品损坏,我公司负责维修,收取损坏部件成本费。
    4、质保期后产品出现质量问题,我公司负责维修,收取损坏部件成本费。
    5、我公司全天侯服务热线:0517-86901876/86902876  传真:0517-86903876
    6如用户需我公司现场服务,对省内用户我公司服务人员24小时内到达现场,省外用户72小时内到达现场。(调度紧张,另外通知)
