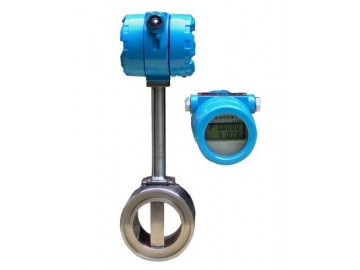

涡街流量计

型号:WXLUG

规格:万迅涡街流量计

产品简介: 涡街流量计生产厂家,涡街流量计价格,涡街流量计报价

产品介绍

一.涡街流量计概述

WXLU系列涡街流量计主要用于工业管道中蒸汽介质流体的流量测量,蒸汽涡街流量计特点是压力损失小,量程范围大,精度高,在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。无可动机械零件,因此可靠性高,维护量小。仪表参数能长期稳定。涡街流量计采用压电应力式传感器,可靠性高,可在-20℃~+250℃的工作温度范围内工作。有模拟标准信号,也有数字脉冲信号输出,容易与计算机等数字系统配套使用,是一种比较先进、理想的流量仪表。

二:涡街流量计工作原理
设旋涡的发生频率为f,被测介质平均流速为 ,旋涡发生体迎流面宽度为d,表体通径为D,即可得到以下关系式:
在流体中设置三角柱型旋涡发生体,则从旋涡发生体两侧交替地产生有规则的旋涡,这种旋涡称为卡门旋涡,旋涡列在旋涡发生体下游非对称地排列。
涡街流量计是根据卡门涡街原理(Kármán Vortex Street)测量气体、蒸汽或液体的体积流量、标况的体积流量或质量流量的体积流量计。并可作为流量变送器应用于自动化控制系统中。
涡街流量计是应用流体振荡原理来测量流量的,流体在管道中经过涡街流量变送器时,在三角柱的旋涡发生体后上下交替产生正比于流速的两列旋涡,旋涡的释放频率与流过旋涡发生体的流体平均速度及旋涡发生体特征宽度有关,可用下式表示:
f=\frac{Srv}{d}
式中:
f
为旋涡的释放频率,单位为Hz;v为流过旋涡发生体的流体平均速度,单位为m/s;d为旋涡发生体特征宽度,单位为m;Sr为斯特劳哈尔数(Strouhal number),无量纲,它的数值范围为0.14-0.27。
St是雷诺数的函数,
St=f\left(\frac{1}{Re}\right)
当雷诺数Re在
10^2-10^5
范围内,St值约为0.2。在测量中,要尽量满足流体的雷诺数在
10^2-10^5
,此时旋涡频率
f=\frac{0.2v}{d}

由此,通过测量旋涡频率就可以计算出流过旋涡发生体的流体平均速度v,再由式

q=vA

可以求出流量q,其中A为流体流过旋涡发生体的截面积。

涡街流量计便是依据卡门旋涡原理进行封闭管道流体流量测量的新型流量计。因其具有良好的介质适应能力,无需温度压力补偿即可直接测量蒸汽、空气、气体、水、液体的工况体积流量,配备温度、压力传感器可测量标况体积流量和质量流量,是节流式流量计的理想替代产品。
为提高蒸汽涡街流量计的耐高温及抗振动性能,我公司新近开发出了WXLUG改进型涡街流量传感器,因其独特的结构和选材使该传感器可在高温(350℃)、强振动(≤1g)的恶劣工况下使用。
在实际应用中,往往最大流量远低于仪表的上限值,随着负荷的变化,最小流量又往往会低于仪表的下限值,仪表并非工作在它的最佳工作段,为了解决这一问题, 通常采用在测量处缩径提高测量处的流速,并选用较小口径的仪表以利于仪表的测量,但是这种变径方式必须在变径管与仪表间有长度为15D以上的直管段进行整 流,使加工、安装都不方便。我公司研制的纵断面形状为圆弧的LGZ变径整流器,具有整流、提高流速及改变流速分布多重作用,其结构尺寸小,仅为工艺管内径 的1/3,与涡街流量计作成一体,不仅不需要另外附加一段直管段,还可以降低对工艺管直管段的要求,安装非常方便。

为了使用方便,电池供电的就地显示型涡街流量计采用微功耗高新技术,采用锂电池供电可不间断运行一年以上,节省了电缆和显示仪表的采购安装费用,可就地显示瞬时流量、累积流量等。温度补偿一体型涡街流量计还带有温度传感器,可以直接测量出饱和蒸汽的温度并计算出压力,从而显示饱和蒸汽的质量流量。温压补偿一体型带有温度、压力传感器,用于气体流量测量可直接测量出气体介质的温度和压力,从而显示气体的标况体积流量。

三:涡街流量计技术参数

◆测量介质: 气体、液体、蒸气

◆口径规格 法兰卡装式口径选择 25,32,50,80,100
◆法兰连接式口径选择 100,150,200
◆流量测量范围 正常测量流速范围 雷诺数1.5×104~4×106;气体5~50m/s; 液体0.5~7m/s
正常测量流量范围 液体、气体流量测量范围见表2; 蒸气流量范围见表3
◆测量精度 1.0级 1.5级
◆被测介质温度:常温–25℃~100℃
◆高温–25℃~150℃ -25℃~250℃
◆输出信号 脉冲电压输出信号 高电平8~10V 低电平0.7~1.3V
◆脉冲占空比约50%,传输距离为100m
◆脉冲电流远传信号 4~20 mA,传输距离为1000m
◆仪表使用环境 温度:-25℃~+55℃ 湿度:5~90% RH50℃
◆材质 不锈钢, 铝合金
◆电源 DC24V或锂电池3.6V
◆防爆等级 本安型iaIIbT3-T6
防护等级 IP65
四:涡街流量计产品选型


代号
通径
流量范围㎡/h
WXLU-25
DN25
1~10(液体)
25~60(气体)
蒸汽流量请查看说明书,DN300以上推荐使用插入式涡街流量计
WXLU-32
DN32
1.5~18(液体)
15~150(气体)
WXLU-40
DN40
2.2~27(液体)
22.6~150(气体)
WXLU-50
DN50
4~55(液体)
35~350(气体)
WXLU-80
DN80
9~135(液体)
90~900(气体)
WXLU-100
DN100
14~200(液体)
140~1400(气体)
WXLU-150
DN150
32~480(液体)
300~3000(气体)
WXLU-200
DN200
56~800(液体)
550~5500(气体)
空白
代号
功能1
N
无温压补偿
Y
有温压补偿
空白
代号
输出型号
F1
4-20mA输出(二线制)
F2
4-20mA输出(三线制)
F3
RS485通讯接口
空白
代号
被测介质
J1
液体
J2
气体
J3
蒸汽
空白
代号
连接方式
L1
法兰卡装式
L2
法兰连接式
空白
代号
功能2
E1
1.0级
E2
1.5级
T1
常温
T2
高温
T3
蒸汽
P1
1.6MPa
P2
2.5MPa
P3
4.0MPa
D1
内部3.6V供电
D2
DC24V供电
B1
不锈钢
B2
碳钢

1、我公司所售产品在十二个月以内出现质量问题的,负责免费维修。
2、质保期内如我公司产品出现任何质量问题,我公司负责免费维修或更换。
3、质保期内如用户使用不当,造成产品损坏,我公司负责维修,收取损坏部件成本费。
4、质保期后产品出现质量问题,我公司负责维修,收取损坏部件成本费。
5、我公司全天侯服务热线:0517-86901876/86902876  传真:0517-86903876
6如用户需我公司现场服务,对省内用户我公司服务人员24小时内到达现场,省外用户72小时内到达现场。(调度紧张,另外通知)
