喷嘴流量计
一、ISA1932标准喷嘴			二、长径喷嘴

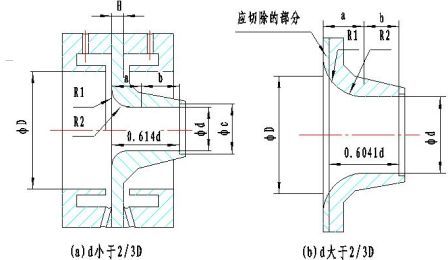

详细信息 一、ISA1932标准喷嘴 概述 标准喷嘴亦称ISA1932喷嘴，具有耐高温高压、耐冲击、使用寿命长、测量范围大、测量精度等特点，适用于电厂高温高压蒸汽热网管道流速高的流体流量测量。标准喷嘴按国标GB/T2624-93进行设计制造，按JJG640-94进行检定。无需实流标定。 适用范围 1、 公称直径：50mm≤DN≤500mm 2、 公称压力：PN≤32MPa 3、 孔径比：0.30≤β≤0.8 4、 雷诺数范围：0.30≤β≤0.44时，70000≤ReD≤10 7 0.44≤β≤0.8时，20000≤ReD≤10 7 5、精度：１级 结构形式 标准喷嘴由垂直于轴线的入口平面部分Ａ、圆弧形曲面Ｂ和Ｃ所构成的入口收缩部分、圆筒形喉部Ｅ和为防止边缘损伤所需的保护槽Ｆ组成，其取压方式上游采用角接取压，下游可按角接取压设置，也可设置与较远的下游处。喷嘴总长度： 具体外形结构见图：
二、长径喷嘴

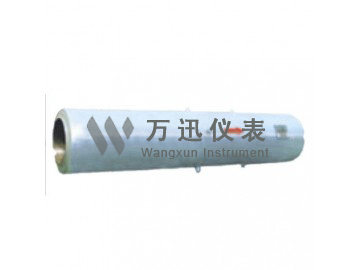

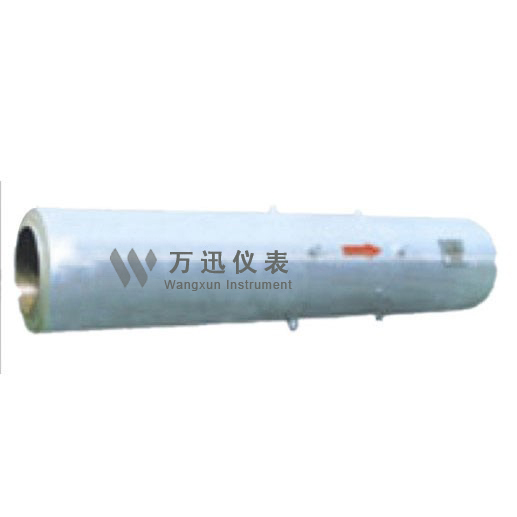

		长 径 喷 嘴

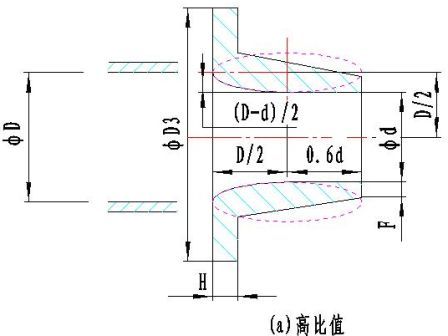

	详细信息 概述 长径喷嘴主要用于电力行业高压或高温高压场合，主蒸汽、主给水或减温水均采用此典型设计，它具有量程比宽、耐冲击、压力损失小、使用寿命长、测量范围大、测量精度等特点。长径喷嘴按国标GB/T2624-93进行设计制造，按JJG640-94进行检定。无需实流标定。 适用范围 1、公称直径：50mm≤DN≤630mm 2、公称压力：PN≤32MPa 3、孔径比：0.2≤β≤0.8 4、雷诺数范围：10000≤ReD≤1×107 5、精度：0.5级，１级 结构形式 长径喷嘴由入口收缩部分A、圆筒形喉部B和下游端平面C组成，其取压方式采用D-D/2取压。 长径喷嘴有两种形式：高比值喷嘴0.25≤β≤0.8 低比值喷嘴0.25≤β≤0.5 当β值介于0.25和0.5之间时，可采用任意一种结构形式的长径喷嘴，具体结构形式见下图

长颈/标准喷嘴流量计产品选型：
