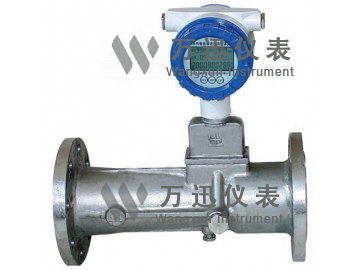

天然气流量计
型号：WX-LUX系列
规格：万迅-LUX系列天然气流量计
产品简介: WX-LUX系列天然气流量计采用最新微处理技术，具有功能强、流量范围宽、操作维修简单，安装使用方便等特点，主要技术指标达到国外同类产品现金水平。广泛应用于石油、化工、电力、冶金、煤炭等行业各种气体、液体计量。
产品介绍
一、天然气流量计概述
WX-LUX系列天然气流量计采用最新微处理技术，具有功能强、流量范围宽、操作维修简单，安装使用方便等特点，主要技术指标达到国外同类产品现金水平。广泛应用于石油、化工、电力、冶金、煤炭等行业各种气体、液体计量。
二、主要特点
1．内置式压力、温度、流量传感器，安全性能高,结构紧凑，外形美观。
2．就地显示温度、压力、瞬时流量和累积流量。
3．采用新型信号处理放大器和独特的滤波技术，有效地剔除了压力波动和 管道振 动所产生的干 扰信号，大大提高了流量计的抗干扰能力，使小流量具有出色的稳定性。
4． 特有时间显示及实时数据存储之功能，无论什么情况，都能保证内部数据不会丢失,可永久性保存。
5．整机功耗极低,能凭内电池长期供电运行,是理想的无需外电源就地显示仪表。
6．防盗功能可靠，具有密码保护,防止参数改动。
7．表头可180度随意旋转，安装方便。
三、流量计规格、基本参数和性能指标
| 型号规格 | 公称通径DN(mm) | 流量范围m³/h | 压力等级(Mpa) | 准确度(级) | 备注 |
| PN≤1.6Mpa为铝合金外壳；PN≤4.0Mpa为铸钢或不锈钢外壳；PN>4.0Mpa为特殊规格，请在订货时注明。 | |||||
| WXLUX-25 | 25 | 2.5～30 | 1.6;2.5;4.0 | 1.5 | |
| WXLUX-32 | 32 | 4.5～60 | |||
| WXLUX-50 | 50 | 10～150 | |||
|
WXLUX-80
|
80 | 28～400 | |||
| WXLUX-100 | 100 | 50～800 | |||
| WXLUX-150 | 150 | 150～2250 | |||
| WXLUX-200 | 200 | 360～3600 |
四、选型表
| 代号 | 通径（mm) | 流量范围(m³/h) |
|
|
|
|
WXLUX-25 |
DN25 | 2.5～30 |
|
|
|
|
WXLUX-32 |
DN32 |
4.5～60 |
|
|
|
|
WXLUX-50 |
DN50 |
10～150 |
|
|
|
|
WXLUX-80 |
DN80 |
28～400 |
|
|
|
|
WXLUX-100 |
DN100 |
50～800 |
|
|
|
|
WXLUX-150 |
DN150 |
150～2250 |
|
|
|
|
WXLUX-200 |
DN200 |
360～3600 |
|
|
|
|
|
|
代号 |
功能1 |
|
|
|
|
|
N |
无温压补偿 |
|
|
|
|
|
Y |
带温度、压力补偿 |
|
|
|
|
|
|
代号 |
输出信号 |
|
|
|
|
|
F1 |
4～20mA输出（二线制） |
|
|
|
|
|
F2 |
4～20mA输出（三线制） |
|
|
|
|
|
F3 |
RS485通讯接口 |
|
|
|
|
|
|
代号 |
级别2 |
|
|
|
|
|
E1 |
1.0级 |
|
|
|
|
|
E2 |
1.5级 |
|
|
|
|
|
T |
常温 |
|
|
|
|
|
P1 |
1.6MPa |
|
|
|
|
|
P2 |
2.5MPa |
|
|
|
|
|
P3 | 4.0MPa |
|
|
|
|
|
D1 |
内部3.6V供电 |
|
|
|
|
|
D2 | DC24V供电 |
|
|
|
|
|
B1 | 不锈钢 |
|
|
|
|
|
B2 | 铝合金 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| WXLUX-25 |
|
Y | F1 | E1TP2D2B1 |
