超声波流量计
型号：WX系列
规格：万迅系列超声波流量计
产品简介: WX系列超声波流量计采用的是时差法测量原理。它的高可靠性是积8年的制造经验加上博采众长，通过不断完善提高得到的；是由于采用了最新的诸如Philips、Tl、美国国家半导体公司的新型高性能集成元器件加上先进的SMD贴装器件生产线大规模生产实现的。
产品介绍
一.产品简介
二.万迅超声波流量计主要技术参数介绍
* 测量精度：优于1％，重复性：优于0.2%
三.应用：
自来水、河水、海水、冷却水、化工液体、润滑油饮用水
柴油、燃油
化工液体
四.传感器及安装示意图：
1 按测量的管径分为:
五.超声波流量计流量测量图
WX系列超声波流量计采
用的是时差法测量原理。它的高可靠性是积8年的制造经验加上博采众长，通过不断完善提高得到的；是由于采用了最新的诸如Philips、Tl、美国国家半
导体公司的新型高性能集成元器件加上先进的SMD贴装器件生产线大规模生产实现的。 40皮秒（40×10 秒）的时间分辨率，0.5%的线性度。
低电压多脉冲原理，保证可靠运行。 两路0.1%精度的模拟输入，接入温度传感器电流信号，即变成热量计！
实现中文显示，软件开放式设计，所有参数用户皆可设定；硬件元件参数无关化设计，无需调整即能确保每一台流量计具有完全相同的性能。

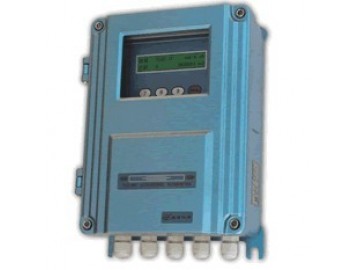

超声波流量计主机机型有：便携式、壁挂式、标准盘装式、手持式、一体式。传感器具有：方便安装的外缚式、可靠工作的插入式、高可靠高精度的标准管段式、超高精度的标准型π管段式。
* 测量周期：500ms (每秒2次，每个周期采集128组数据)
* 工作电源：85~264VAC/隔离24VDC（F4型8~36VDC）
* 最大流速：64m/s(流速分辨率0.001m/s)
* 显 示：2×10汉字背光液晶可显示瞬时流量及正、负、净累积流量、流速等
* 操 作：4×4轻触键盘 (F4主机磁性4按键) 操作
* 信号输入：
◇3路4-20mA模拟输入,精度0.1%,可输入压力、液位、温度等信号
◇2路三线制PT100铂电阻
* 信号输出：
◇1路隔离RS485输出
◇1路4-20mA或0-20mA输出
◇1路隔离OCT (脉冲宽度6~1000ms之间可编程，默认200ms)
◇1路继电器输出 (脉冲宽度200ms )
* 通讯协议：◇MODBUS协议，M-BUS协议，索尼卡FUJI扩展协议，并兼容国内其它厂家同类产品的通讯协议
* 其它功能：◇自动记忆前512天、前128个月、前10年正/负/净累积流量
◇自动记忆前30次上、断电时间和流量并可实现流量的自动或手动补加，可通过MODBUS协议读出
◇可编程批量（定量）控制器，故障自诊断功能
◇可通过E-mail传送来的代码文件实现软件升级
* 防护等级：传感器IP68，主机IP65，防爆主机IP68
* 防爆等级：EXdⅡBT4
标准型：适用管径DN50～4000mm
微型：适用管径DN20～40mm
2 按被测介质温度分为:
常温型：适用温度-30℃～+60℃
高温型：适用温度-30℃～+160℃
1、我公司所售产品在十二个月以内出现质量问题的，负责免费维修。
2、质保期内如我公司产品出现任何质量问题，我公司负责免费维修或更换。
3、质保期内如用户使用不当，造成产品损坏，我公司负责维修，收取损坏部件成本费。
4、质保期后产品出现质量问题，我公司负责维修，收取损坏部件成本费。
5、我公司全天侯服务热线:0517-86901876/86902876 传真:0517-86903876
6、如用户需我公司现场服务，对省内用户我公司服务人员24小时内到达现场，省外用户72小时内到达现场。(调度紧张,另外通知)
