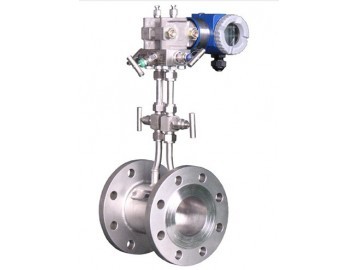

一体化孔板流量计
型号：WXLG
规格：万迅LG一体化孔板流量计
产品简介: WXLG一体化孔板流量计是将标准孔板与多参数差压变送器（或差压变送器、温度变送器及压力变送器）配套组成的高量程比差压流量装置，可测量气体、蒸汽、液体及天然气的流量，一体化孔板流量计广泛应用于石油、化工、冶金、电力、供热、供水等领域的过程控制和测量。
产品介绍
|
概述
WXLG一体化孔板流量计是将标准孔板与多参数差压变送器（或差压变送器、温度变送器及压力变送器）配套组成的高量程比差压流量装置，可测量气体、蒸汽、液体及天然气的流量，一体化孔板流量计广泛应用于石油、化工、冶金、电力、供热、供水等领域的过程控制和测量。
适用范围
1.公称直径： 15 mm ≤DN≤1200mm
2.公称压力：PN≤10MPa
3.工作温度：－50℃≤t≤550℃
4.量程比：1:10， 1:15
5.精度：0.5级，1级
产品选型
|
型号
|
说 明
|
|
WXLG
|
节流装置（孔板流量计）
|
|
|
代号
|
按其结构特征的两大基本分类
|
|
|
K
|
孔板
|
|
|
P
|
喷嘴等
|
|
|
代号
|
公称压力（105Pa）
|
|
|
2.5
|
2.5
|
|
|
10
|
10
|
|
|
16
|
16
|
|
|
25
|
25
|
|
|
64
|
64
|
|
|
100
|
100
|
|
|
200
|
200
|
|
|
代号
|
口径(mm)
|
|
|
15～1200
|
15～1200mm
|
|
|
代号
|
按其结构形式细分
|
|
|
H
|
标准孔板(环室)
|
|
|
Y
|
标准孔板(法兰)
|
|
|
K
|
标准孔板(钻孔)
|
|
|
I
|
ISA 1932喷嘴
|
|
|
L
|
长径喷嘴
|
|
|
W
|
文丘利喷嘴
|
|
|
G
|
经典文丘利管
|
|
|
S
|
双重孔板
|
|
|
Q
|
圆缺孔板
|
|
|
Z
|
锥形入口孔板
|
|
|
R
|
1/4圆孔板
|
|
|
P
|
偏心孔板
|
|
|
N
|
整体(内藏)孔板
|
|
|
X
|
楔形孔板
|
|
|
T
|
不在上述之列的特殊节流装置
|
|
|
代号
|
介质
|
|
|
1
|
液体
|
|
|
2
|
气体
|
|
|
3
|
蒸汽
|
|
|
4
|
高温液体
|
|
|
代号
|
补偿形式
|
|
|
N
|
不带压力、温度补偿
|
|
|
P
|
带压力补偿输出
|
|
|
T
|
带温度补偿输出
|
|
|
Q
|
带压力、温度补偿输出
|
|
|
代号
|
变送器差压量程范围
|
|
|
0
|
微差压量程
|
|
|
1
|
低差压量程
|
|
|
2
|
中差压量程
|
|
|
3
|
高差压量程
|
|
|
代号
|
是否带现场显示
|
|
|
W
|
节流装置传感器
|
|
|
X
|
智能节流装置（流量计）
|
孔板流量计系列产品有：一体化孔板流量计；环形孔板流量计；平衡孔板流量计（平衡流量计）
|
1、我公司所售产品在十二个月以内出现质量问题的，负责免费维修。
2、质保期内如我公司产品出现任何质量问题，我公司负责免费维修或更换。
3、质保期内如用户使用不当，造成产品损坏，我公司负责维修，收取损坏部件成本费。
4、质保期后产品出现质量问题，我公司负责维修，收取损坏部件成本费。
5、我公司全天侯服务热线:0517-86901876/86902876 传真:0517-86903876
6、如用户需我公司现场服务，对省内用户我公司服务人员24小时内到达现场，省外用户72小时内到达现场。(调度紧张,另外通知)
