涡轮流量计正确安装与接线说明

点击数:103012012-09-21 15:48:50 来源: 江苏万迅仪表有限公司---官方主页

新闻摘要:涡街流量计的传感器需要正确的安装在管道特定位置才能减少流计计算的误差,接线示意图可以有效快速的让客户知道表头连接孔的用户,可以有效的利用流量计自带功能与相关设备连接。

涡轮流量计正确安装与接线说明:
涡街流量计的传感器需要正确的安装在管道特定位置才能减少流计计算的误差,接线示意图可以有效快速的让客户知道表头连接孔的用户,可以有效的利用流量计自带功能与相关设备连接。

安装尺寸

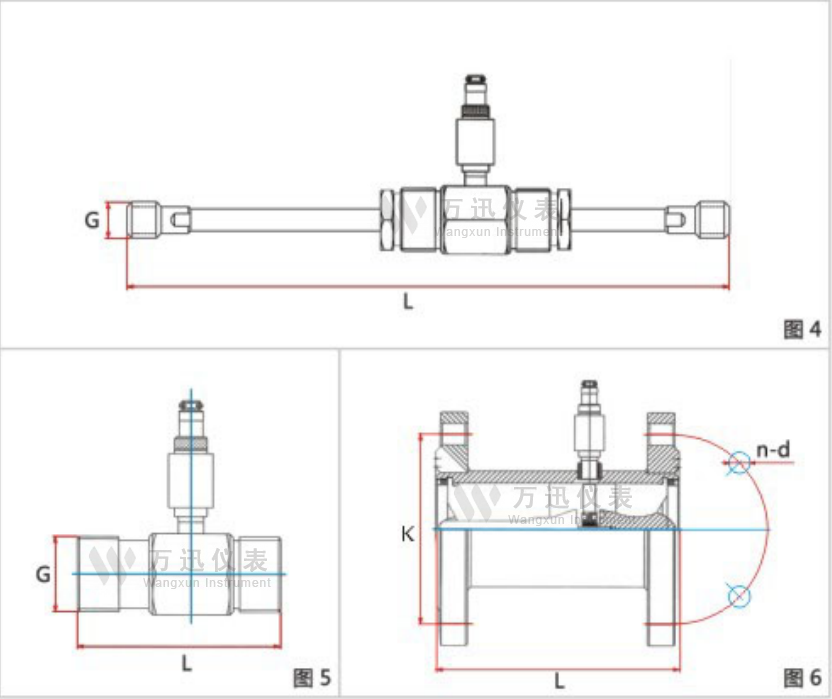

传感器的安装方式根据规格不同,采用螺纹或法兰连接,安装方式见图4,图5,图6,安装尺寸见表4

涡轮流量计传感器安装与法律连接方式图

4 LWGY-4~10C传感器结构及安装尺寸示意图
5 LWGY-15~40传感器结构及安装尺寸示意图
6 LWGY-50~200传感器结构及安装尺寸示意图


                                                                    表4

公称通径
(mm)
L(mm)
G
D(mm)
d(mm)
孔数
4
295
G1/2



6
330
G1/2
10
450
G1/2
15
75
G1
Φ65
Φ14
4
20
80
G1
Φ75
Φ14
4
25
100
G5/4
Φ85
Φ14
4
32
140
G2
Φ100
Φ14
4
40
140
G2
Φ110
Φ18
4
50
150

Φ125
Φ18
4
65
170
Φ145
Φ18
4
80
200
Φ160
Φ18
8
100
220
Φ180
Φ18
8
125
250
Φ210
Φ25
8
150
300
Φ250
Φ25
8
200
360
Φ295
Φ23
12

1.       安装场所
传感器应安装在便于维修,管道无振动、无强电磁干扰与热辐射影响的场所。涡轮流量计的典型安装管路系统如图7所示。图中各部分的配置可视被测对象情况而定,并不一定全部都需要。涡轮流量计对管道内流速分布畸变及旋转流是敏感的,进入传感器应为充分发展管流,因此要根据传感器上游侧阻流件类型配备必要的直管段或流动调整器,如表5所示。若上游侧阻流件情况不明确,一般推荐上游直管段长度不小于20D,下游直管段长度不小于5D,如安装空间不能满足上述要求,可在阻流件与传感器之间流动调整器。传感器安装在室外时,应有避直射阳光和防雨淋的措施。

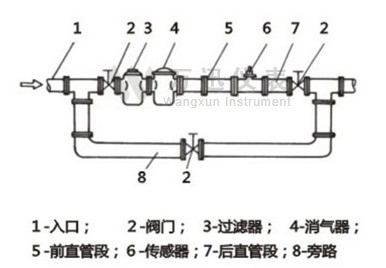

图7

涡轮流量计传感器正确安装位置图

表5
上游侧阻流件类型
单个90°弯头
在同一平面上的两个90°弯头
在不同平面上的两个90°弯头
同心渐缩管
全开阀门
半开阀门
下游侧长度
L/DN
20
25
40
15
20
50
5

2.       连接管道的安装要求
水平安装的传感器要求管道不应有目测可觉察的倾斜(一般在5°以内),垂直安装的传感器管道垂直度偏差亦小于5°,垂直安装时流体方向必须向上。
需连续运行不能停流的场所,应装旁通管和可靠的截止阀(见图7),测量时确保旁通管无泄漏。
在新铺设管道装传感器的位置先介入一段短管代替传感器,待:“扫线”工作完毕确认管道内清扫干净后,再正式接入传感器。由于忽视此项工作,扫线损坏传感器屡见不鲜。
若流体含杂质,则应在传感器上游侧装侧装过滤器,对于不能停流的,应并联安装两套过滤器轮流清除杂质,或选用自动清洗型过滤器。若被测液体含气体,则应在传感器上游侧装消气器。过滤器和消气器的排污口和消气口要通向安全的场所。
若传感器安装位置处于管线的低点,为防止流体中杂质沉淀滞留,应在其后的管线装排放阀,定期排放沉淀杂质。
被测流体若为易气化的液体,为防止发生气穴,影响测量精确度和使用期限,传感器的出口端压力应高于公式计算的最低压力Pmin
Pmin=2△p+1.25Pv Pa
 式中Pmin——最低压力,pa;
P——传感器最大流量时压力损失,Pa;
Pv——被测液体最高使用温度时饱和蒸汽压,Pa;
      流量调节阀应装在传感器下游,上游侧的截止阀测量时应全开,且这些阀门都不得产生振动和向外泄漏。对于可能产生逆向流的流程应加止回阀以防止流体反向流动。
传感器应与管道同心,密封垫圈不得凸入管路。液体传感器不应装在水平管线的最高点,以免管线内聚集的气体(如停流时混入空气)停留在传感器处,不易排出而影响测量。
传感器前后管道应支撑牢靠,不产生振动。对易凝结流体要对传感器及其前后管道采取保温措施。
五,接线方式
涡轮流量传感器/变送器(LWGY—□N型、LWGY—□A型)
1.     基本型LWGY—□N型
“24V+”(红色线)接DC24V正端;
“电源-”(白色线)接DC24V负端;
“脉冲”(黄色线)接二次表脉冲输入端。
2.防爆型LWGY—□N型,见图8。
3. LWGY—□A型,见图9。

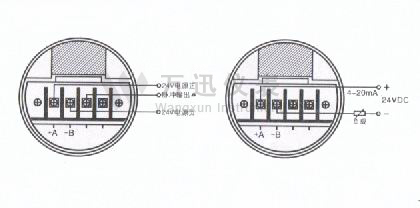

涡轮流量计表头接线图

                      图8                                       图9

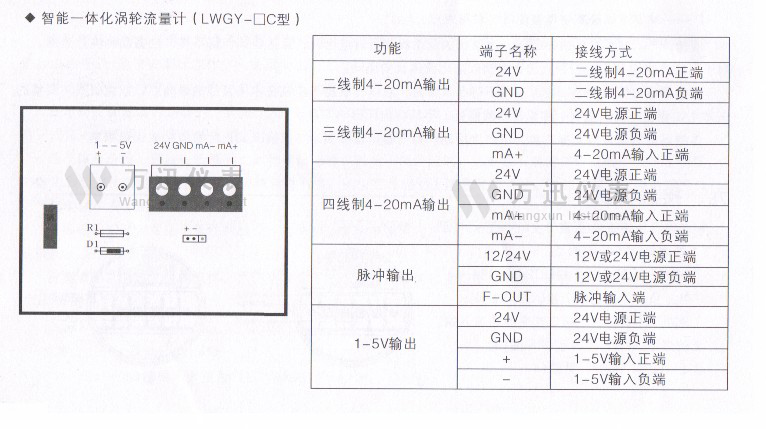

智能一体化涡轮流量计(LWGY—□C型)

一体式涡轮流量计接线方式图

拨码开关功能介绍:
拨到ON,GND端子与仪表外壳接通,可解决50Hz干扰;
拨到OFF, GND端子与仪表外壳断开。
注1:当使用同一电源给多台流量计供电时,只能有一台流量计的拨码开关到ON,其他必须拨码开关拨到OFF。
注2:如果用户上位机已经接地,请将拨码开关拨到OFF。



    安装:传感器的安装方式根据规格不同,采用螺纹或法兰连接,安装方式见图(一)、图(二)、图(三),安装尺寸见表(二)。

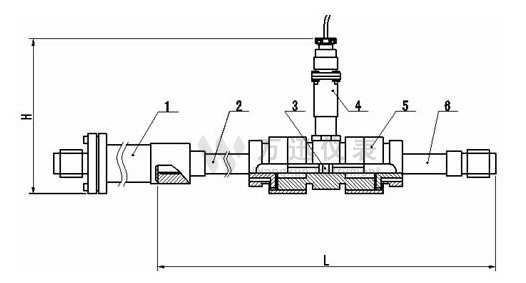

 液体涡轮流量计传感器结构图



      结构:1.过滤器 2.前直管段 3.叶轮 4.前置放大器 5.壳体 6.后直管段

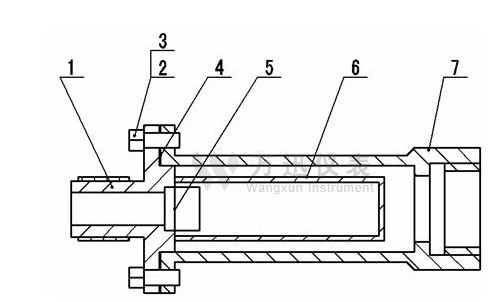

             涡轮流量计过滤器结构图

          过滤器结构:1.压紧圈  2.螺栓4×14  3.垫圈  4.密封垫圈

                        5.钢丝1Cr18Ni9Ti-0.8×2.5  6.过滤网  7.座



               图(一)  LWGY—4~10传感器结构及安装尺寸示意图

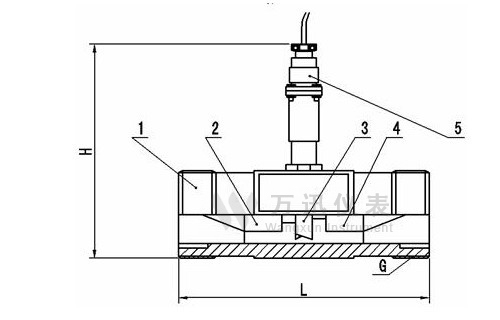

传感器结构及安装尺寸示意图

             1. 壳体  2.前导向件  3.叶轮  4.后导向件  5.前置放大器



图(三)  LWGY—50~200传感器结构及安装尺寸示意图



      涡轮流量计感应器结构及安装尺寸图

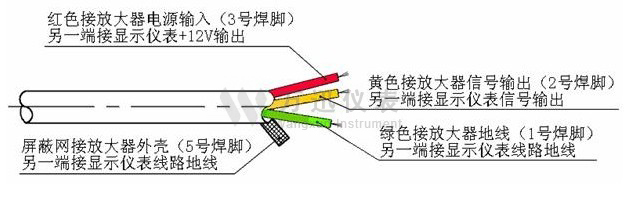

图(四)  传感器与显示仪表接线示意图



                                传 感 器 安 装 尺 寸 表

型  号

公称通径(mm)

L(mm)

H(mm)

G

L¢(mm)

D(mm)

d(mm)

孔数

 LWGY-4

4

295

145

G1/2

195







 LWGY-6

6

330

145

G1/2

230







 LWGY-10

10

450

165

G1/2

350







 LWGY-15

15

75

173

G1









 LWGY-25

25

100

180

G5/4









 LWGY-40

40

140

178

G2









 LWGY-50

50

150

252





Ф125

Ф18

4

 LWGY-80

80

200

287





Ф160

Ф18

8

 LWGY-100

100

220

322





Ф180

Ф18

8

 LWGY-150

150

300

367





Ф250

Ф25

8

 LWGY-200

200

360

415





Ф295

Ф23

12

    传感器安装注意事项:

    ① 传感器可水平、垂直安装,垂直安装时流体方向必须向上。液体应充满管道,不得有气泡。安装时,液体流动方向应与传感器外壳上指示流向的箭头方向一致。传感器上游端至少应有20倍公称通径长度的直管段,下游端应不少于5倍公称通径的直管段,其内壁应光滑清洁,无凹痕、积垢和起皮等缺陷。

    ② 传感器的管道轴心应与相邻管道轴心对准,连接密封用的垫圈不得深入管道内腔。

    ③ 传感器应远离外界电场、磁场,必要时应采取有效的屏蔽措施,以避免外来干扰。

    ④ 为了检修时不致影响液体的正常输送,建议在传感器的安装处,安装旁通管道。

    ⑤ 传感器露天安装时,请做好放大器及插头的防水处理。传感器与显示仪表的接线如图四所示。

    ⑥ 当流体中含有杂质时,应加装过滤器,过滤器网目根据流体中的杂质情况而定,一般为20~60目。当流体中混有游离气体时,应加装消气器。整个管道系统都应良好密封。

    ⑦ 用户应充分了解被测介质的腐蚀情况,严防传感器受腐蚀。

    传感器的使用和调整:

    A、使用时,应保持被测液体清洁,不含纤维和颗粒等杂质。

    B、传感器在开始使用时,应先将传感器内缓慢的充满液体,然后再开启出口阀门,严禁传感器处于无液体状态时受到高速流体的冲击。

    C、传感器的维护周期一般为半年。检修清洗时,请注意勿损伤测量腔内的零件,特别是叶轮。装配时请看好导向件及叶轮的位置关系。

    D、传感器不用时,应清洗内部液体,且在传感器两端加上防护套,防止尘垢进入,然后置于干燥处保存。

    E、配用时的过滤器应定期清洗,不用时,应清洗内部的液体,同传感器一样,加防尘套,置于干燥处保存。

    F、传感器的传输电缆可架空或埋地敷设(埋地时应套上铁管。)

    G、在传感器安装前,先与显示仪表或示波器接好连线,通电源,用口吹或手拨叶轮,使其快速旋转观察有无显示,当有显示时再安装传感器。若无显示,应检查有关各部分,排除故障。
