威力巴流量计现场安装说明

点击数：74662012-09-21 14:56:38　来源: 江苏万迅仪表有限公司---官方主页

新闻摘要:正确安装的威力巴流量计不仅测量精度高，探头使用寿命长。

威力巴流量计现场安装说明：

正确安装的威力巴流量计不仅测量精度高，探头使用寿命长。

1.安装威力巴流量计需要考虑到变送器位置对于液体和蒸汽的应用,变送器推荐安装在低于威力巴流量计的位置。（如下图）

2、 威力巴流量计安装前的准备

   （1）安装位置

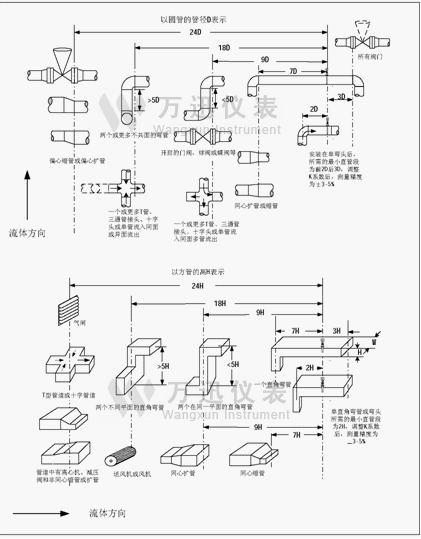

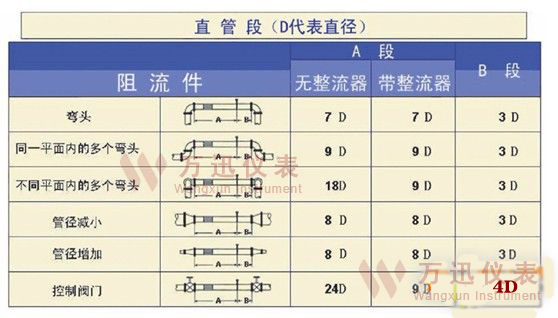

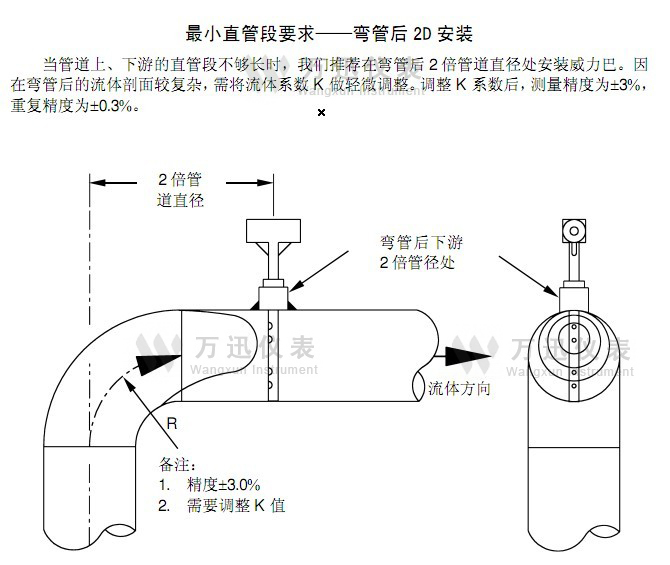

   为保证测量精确，对官道上探头安装点前后的直管段长度有具体要求。下面图（二）列出无整流装置时前后直管段长度的要求。在弯管后安装，威力巴的插入方向应与探头前面最近的一个弯管方向保持在同一平面。若现场直管段不能满足图（二）所示要求，请与威力巴仪表公司联系，获得最佳测量方案。

   （2）管道方向与探头内型

   核实正确的管道方向。依照产品铭牌上列出的型号，有-H-的为适用于水平管道的威力巴探头，有-V-的则为适用于垂直和倾斜管道的威力巴探头，不可混淆，否则将影响测量效果。

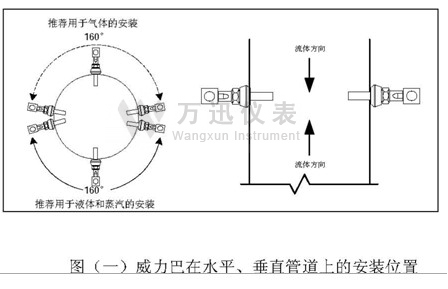

   ·水平管道

   对任何介质的测量，威力巴可以安装在如图（一）所示上、下部160°的任何方位。但是，对于测量气体介质，推荐安装在管道上方，这样可使引压管内冷凝液回流如管道中。若威力巴流量计安装在管道下方，请考虑安装排污阀。对于测量液体介质，推荐安装在管道下方，这样可使气泡回流如管道中。若威力巴安装在管道上方，请考虑安装排气阀。对于测量蒸汽介质，推荐安装在管道下方。

   ·垂直管道

   对于垂直管道，威力巴可安装在围绕垂直管道360°的任何方位。注：若现场条件复杂，请与威力巴仪表公司联系，获得最佳的安装方式。

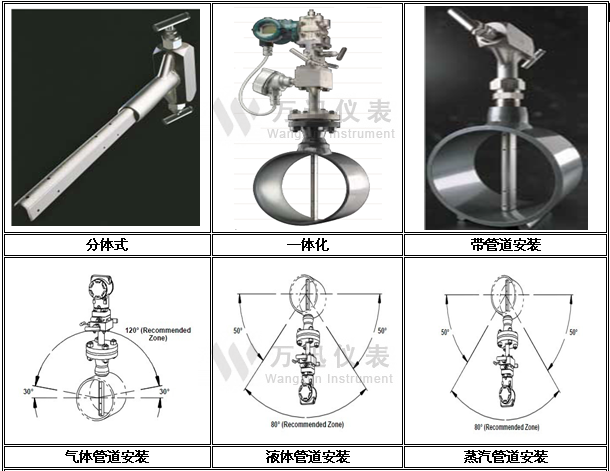

3.威力巴流量计类型分类

  威力巴流量计可以分为3类：分体式威力巴流量计 一体式威力巴流量计 插入式威力巴流量计

以下是各样式安装示意图：

4.威力巴测量系统主要由威力巴、导压管、变送器、电器线路及计算机（或其他二次仪表）组成，正确地安装威力巴是保证精确测量的基础，参数的确定是精确测量的核心。    威力巴流量计采用了完全符合空气动力学原理的工程结构设计，是一种在精度、功效及可靠性方面达到了当今较高程度的传感元件。

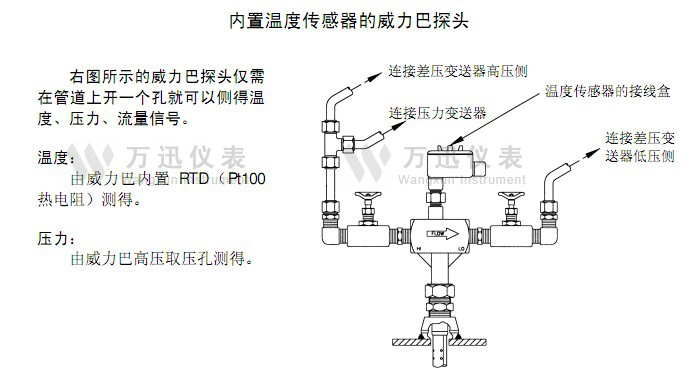

       威力巴流量计正确安装全套设备示意图

     正确地安装威力巴流量计是保证精确测量。

威力巴流量计维护须知：

 威力巴流量计以其独特的优势在插入式流量计中始终保持领先的优势。威力巴流量计基本适用于现场所有管道规格的测量，在大口径管道上的应用更加显出优势出来，适用于各种液体、气体、蒸汽的流量测量，特别是超低温、高温、高压、潮湿流体介质的测量。

　　但是在应用推广的同时，也会遇到客户同样咨询如何维护的问题，就威力巴流量计在投运前的工作和简单的维护下面做个大致的总结：

　　1.检查流量计安装情况：完成威力巴流量计安装后，须认真检查，要求焊接牢固，方向正确，试压无泄漏现象。

　　2.仪表调校：仔细阅读智能流量积算仪说明书。依照威力巴流量计所附计算书，正确设置智能流量积算仪中各参数，确保积算仪能正确计算和显示流量。如直接上计算机，需在计算机内部设置好输入数据格式及相应补偿方式

　　3.仪表接线正确：威力巴流量计与差压变送器、流量积算仪一起构成测量系统，请反复检查，确定无误后方可投入运行。

　　4.系统预热：投运准备工作完成后，被测介质充满工艺管道，威力巴流量计暂时处于关闭状态，此时应使三阀组的平衡阀处于开启状态，高压阀与低压阀处于关闭状态。打开仪表电源，预热15分钟。

　　5.系统运行：预热完成后，打开三阀组的高压阀和低压阀，被测介质充入差压变送器，打开差压变送器后的排污阀，迅速排出脏液或气体后关闭排污阀，再关闭三阀组的平衡阀，变送器即进入测量状态，流量积算仪也进入工作状态，显示管道内介质流量。
