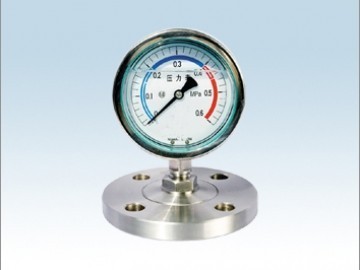

万迅YM系列隔膜耐震压力表适用于测量具腐蚀性、高粘度、易结晶、易凝固，温度较高的液体、气体或颗粒状固体介质的压力以及必须避免测量介质直接进入隔膜耐震压力表和防止沉淀物积累且易清洗的场合。隔膜耐震压力表主要用于石油、化工、化纤、染化、制药、制碱食品等工业部门。

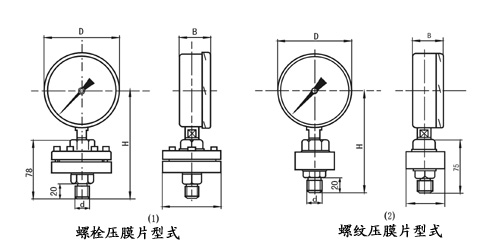

外形尺寸：

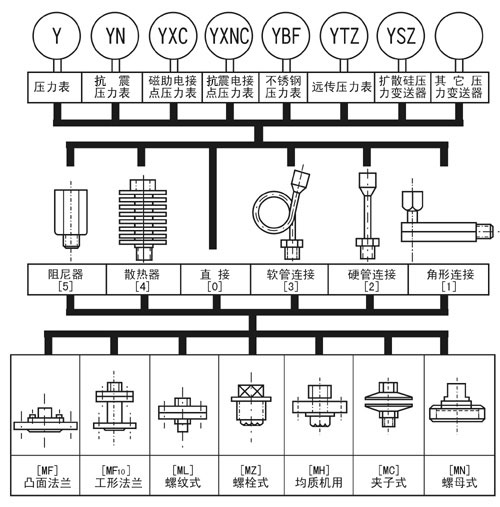

选型标示：

●－－－选配压力表型号 ●－－－隔膜膈离器型式 L－螺纹式（≤60MPa) F－法兰式(≤25MPa) F10－工字形法兰式(≤4MPa) C－夹子式(0.1～2.5MPa) N－螺母式(0.1～2.5MPa) Z－螺栓式（1～25MPa) H－均质机用(10～60MPa) ●－－－连接的代号 0）直接（被测介质温度＜80℃） 1）角形（被测介质温度＜150℃） 2）硬管（被测介质温度＜200℃） 3）软管（1米.2米.4米.6米） 4）散热器（被测介质温度＜200℃） 5）阻尼器 ●－－－膜片材料 316.316L,哈氏合金，蒙抗尔合金、钽片、氟塑料 ●－－－测量范围 ●－－－法兰标准代号

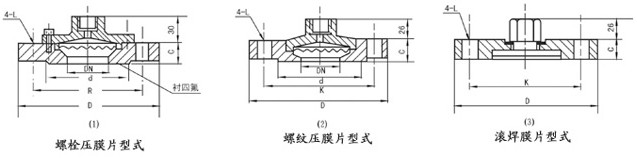

●ML螺纹式隔离器型式 仪表型式

外形尺寸 型号 D B H 直径 d 0.1～2.5MPa 4～25MPa 螺栓压膜片式 Y100-ML 100 42 149 96 92 M20×1.5 G1/2" G3/8" Y150-ML 150 48 179 96 92 螺纹压膜片式 Y100-ML 100 42 147 78 48 Y150-ML 150 48 177 78 48

●HG20592～20614－97标准（本厂常用法兰标准） DN PN(MPa) D K d C L 25 0.25～0.16 100 75 58 14 Φ11 1～2.5 115 85 65 16 Φ14 32 0.25～0.16 120 90 69 16 Φ14 1～2.5 140 100 76 18 Φ18 40 0.25～0.16 130 100 78 16 Φ14 1～2.5 150 110 84 18 Φ18 50 0.25～0.16 140 110 88 16 Φ14 1～2.5 165 125 99 20 Φ18
