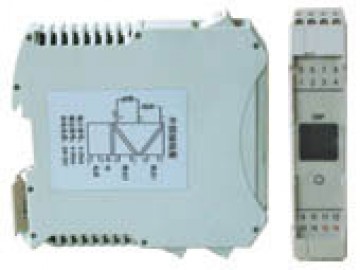

隔离安全栅
型号：WX-GLA系列
规格：万迅GLA系列隔离安全栅
产品简介: WX-GLA系列隔离安全栅将来自危险区的电压信号，经隔离变送输出单路或相互独立的双路电流/电压信号到安全区，也可通过配置的通讯接口在安全区进行串行通讯联网。它是智能化的安全栅产品，用户可通过专用编程器或计算机对本产品进行输入信号类型及输出量程的设置。
产品介绍
WX-GLA系列隔离安全栅将来自危险区的电压信号，经隔离变送输出单路或相互独立的双路电流/电压信号到安全区，也可通过配置的通讯接口在安全区进行串行通讯联网。它是智能化的安全栅产品，用户可通过专用编程器或计算机对本产品进行输入信号类型及输出量程的设置。
主要技术参数：
通用技术参数请参见本手册《通用技术指标》。
防爆标志:Ex(ia)ⅡC
输入/输出精度:±0.2%×F.S
危险区允许输入信号：
直流电压：0-5V、1-5V、0-10V
输入阻抗：500KΩ
信号类型和量程在订货时确定，也可自行编程*，但选择0-10V输入时无法选择其它输入电压类型。
向安全区输出信号：
直流：0-10mA、4-20mA、0-5V，1-5V，0-10V
信号类型和量程在订货时确定，也可自行编程*。
通讯（仅在安全区）:RS232或RS485接口，参见本手册《通讯技术》。当选用通讯功能时无第二输出功能。
电源:直流24V
功耗:
1.9W（单路20mA输出，24V供电时）
2.4W（双路20mA输出，24V供电时）
外形尺寸
宽×高×深：(22.5×100×115)mm
国家仪器仪表防爆安全监督检验站认证参数:（9、10端子间）Uo=15V，Io=1mA，Co=0.58μF，Lo=1000mH
适用范围：
来自变送器、一次仪表、二次仪表等的直流电压信号。
安装请参加本手册中的《外形及安装》。
校准：
隔离安全栅采用智能化数字化设计，可长期保证准确度在本手册规定范围之内。如需校准请选配专用编程器（经济型）进行操作。具体操作及校准方法请参见本手册《校准及编程技术》。
选型方法：
|
型号
|
说明
|
|||||
| WX-GLA- |
4
|
×
|
×
|
×
|
×
|
检测端安全型电压输入，单、双路输出
|
| 操作端第一输出 |
1
|
|
|
|
4-20mA
|
|
|
2
|
|
|
|
1-5V
|
||
|
3
|
|
|
|
0-10mA
|
||
|
4
|
|
|
|
0-5V
|
||
|
5
|
|
|
|
0-10V
|
||
| 操作端第二输出 |
|
|
|
缺省无第二输出
|
||
|
1
|
|
|
4-20mA
|
|||
|
2
|
|
|
1-5V
|
|||
|
3
|
|
|
0-10mA
|
|||
|
4
|
|
|
0-5V
|
|||
|
5
|
|
|
0-10V
|
|||
| 操作端通讯功能（选此项则无第二输出功能） |
|
|
缺省为无通讯功能
|
|||
|
T1
|
|
485通讯(仅单输出)
|
||||
|
T2
|
|
232通讯(仅单输出)
|
||||
| 外结构 |
|
缺省为通讯结构
|
||||
|
B
|
总线供电结构
|
|||||
说明
输入电压类型以及对应输出量程请在订货时注明。如用户需自行编程，请选配本公司提供的经济型专用编程器或计算机组态接口及软件。详情请参见本手册中《编程及校准技术》。
接线图
