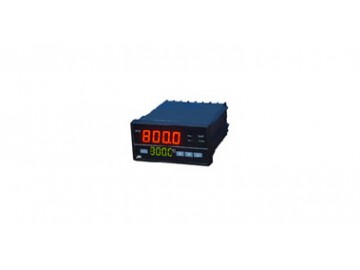

WX-402双通道智能显示调节仪与各类传感器，变送器配合使用，可同时对两路温度、压力、液位、流量、重量等工业过程参数进行测量、显示、报警控制、变送输出、数据采集和通讯。
●功能特点
万能输入功能；
具有自校准和人工校准功能；
多重保护、隔离设计、抗干扰能力强、可靠性高；
良好的软件平台，具备二次开发能力，可以满足特殊的功能要求；
先进的模块化结构，配合功能强大的仪表芯片，功能组合、系统升级非常方便；
●主要技术指标
基本误差：0.5%FS或0.2%FS±1个字
分 辨 率：1/20000、14位A/D转换器
显示方式：双排四位LED数码管分别同时显示
采样周期：0.2秒
报警输出：每个通道可分别带二限报警，报警方式、报警灵敏度可设置，继电器输出触点容量AC220V/3A或AC220V/1A。
变送输出：每个通道可分别带4-20mA、0-10mA、1-5V、0-5V隔离输出
精度：±0.1%FS，12位D/A
通讯输出：接口方式——隔离串行双向通讯接口RS485/RS422/RS232/Modem 波特率——300～9600bps内部自由设定。
馈电输出：DC24V/50mA
电源：开关电源85——265VAC 功耗4W以下
●双通道智能显示调节仪选型表

代码		说明
WX-402		双通道智能显示调节仪
外型尺寸	A	横式160×80×125mm
	A/S	竖式80×160×125mm
	B	方式96×96×110mm
	C	横式96×48×110mm
	C/S	竖式48×96×110mm
	D	方式72×72×110mm
	F	方式48×48×110mm
第一通道报警点数	-B□	B1-B2，1-2点报警
第二通道报警点数	-B□	B1-B2，1-2点报警
第一通道变送输出	-X1	4-20mA输出
	-X2	0-10mA输出
	-X3	1-5V输出
	-X4	0-5V输出
第二通道变送输出	-X1	4-20mA输出
	-X2	0-10mA输出
	-X3	1-5V输出
	-X4	0-5V输出
通讯输出	-P	微型打印机
	-R	串行通讯RS232
	-S	串行通讯RS485
输出信号	-V12	带DC12V馈电输出
	-V24	带DC24V馈电输出
供电电源	-	220VAC供电
	-W	DC24V供电
第一通道输入信号	-1Sn	见“输入类型表”
第二通道输入信号	-2Sn	见“输入类型表”

●智能类型表

参数提示符	输入信号内容	参数提示符	输入信号内容
tc-K	K型	rtd	0-400Ω
tc-S	S型	1000	Pt1000
tc-E	E型	bA1	BA1
tc-b	B型	bA2	BA2
tc-t	T型	0-50	0-50mA
tc-n	N型	0-5V	0-5V
tc-j	J型	1-5V	1-5V
P100	Pt100	0-20	0-20mA
C100	Cu100	0-10	0-10mA
Cu50	Cu50	4-20	4-20mA
