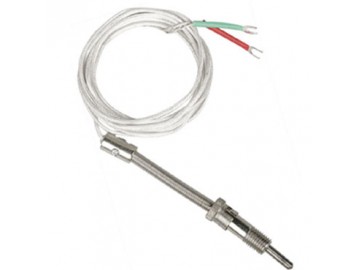

WR□T-01 型压簧固定式镍铬 - 铜镍热电偶通过压簧将热电偶端部与被测物的表面紧贴, 以提高测量的可靠性和准确性。压簧式固定热电偶与显示仪表等配套使用，可直接测量 0~400 ℃ 范围内的温度。 压簧式固定热电偶带有软性延长导线，可以自由弯曲，具有热响应时间小，使用方便等特点,适用于塑料挤 出机、轻纺、食品等工业。

●结构原理

WRET-01 型压簧式固定热电偶的作用原理，分度特性及允许偏差，参比端（冷接点）温度补偿, 以及与

显示测量仪表的联接方法均与一般热电偶相同。

WRET-01型压簧式固定热电偶的结构如图所示,由保护管,安装螺栓.锁紧卡套,弹簧及热电偶导线等组成。

●安装方法

WRET-01型压簧式固定热电偶的安装方法如图,所示,固定安装在被测物体上面，先将连接螺栓拧紧在被测

物体上，再将热电偶紧贴被测物，拧紧卡套螺钉，最后拧上锁紧卡套。

●压簧式固定热电偶型号规格

型号 分度号 测温范围 ℃ 热响应时间 t0.5s 保护管材料 WRET-01 E （ EA-2 ） * 0-400 <5 不锈钢 1Cr18Ni9Ti WRNT－01 K （ EU-2 ） * 0-400 <5 不锈钢 1Cr18Ni9Ti 规格 连接螺栓 l 2 mm 总长 Lmm 保护管 l 1 mm 1000 1500 2000 2500 3000 3500 4000 30 30 30 30 30 30 30 35 或 70 1000 1500 2000 2500 3000 3500 4000 60 60 60 60 60 60 60

注:订货须写明:1)产品名称及型号 2)总和置深 3)分度号打“*”表示特殊规格订货
