氧化锆氧分析仪工作原理：

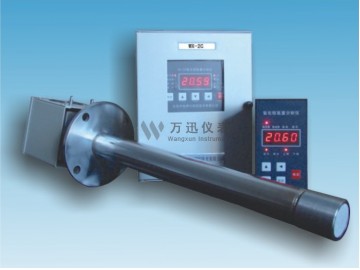

WX-系列氧化锆探头是利用氧化锆浓差电势来测定氧含量的传感器，其核心的氧化锆管安置在一微型电炉内，位于整个探头的顶端。
氧化锆管是由氧化锆材料掺以一定量的氧化钇或氧化钙经高温烧结后形成的稳定的氧化锆陶瓷烧结体。由于它的立方晶格中含有氧离子空穴，因此在高温下它是良好的氧离子导体。因其这一特性，在一定高温下，当锆管两边的氧含量不同时，它便是一个典型的氧浓差电池，在此电池中，空气是参比气，它与烟气分别位于内外电极。在实际的氧探头中，空气流经外电极，烟气流经内电极，当烟气氧含量P小于空气氧含量P0（20.6%O2）时，空气中的氧分子从外电极上夺取4个电子形成2个氧离子，发生如下电极反应：
O（P0）+4e-→2O-2
氧离子在氧化锆管中迅速迁移到烟气边，在内电极上发生相反的电极反应：
2O-2 →O（P0）+4e-
由于氧浓差导致氧离子从空气边迁移到烟气边，因而产生的电势又导致氧
离子从烟气边反向迁移到空气边，当这两种迁移达到平衡后，便在两电极间产生一个与氧浓差有关的电势信号E,该电势信号符合"能斯特"方程：
E=(RT/4F)Ln(P0 /P) (1)
式中R、F分别是气体常数和法拉第常数，T是锆管绝对温度（K）, P0是空气氧含量（20.6%O2）, P 是烟气含量。由（1） 式可见，在一定的高温条件下（一般）600℃），一定的烟气氧含量便会有一对应的电势输出，在理想状态下，其电势值在高温区域内对应氧含量 见附表 。

在理想状态下，当被测烟气与参比气浓度一样时， 其输出电势E值为 0 mV, 但在实际应用中，锆管实际条件和现场情况均不是理想状态。 故事实上的锆管是偏离此值的。实际上，一定氧含量锆管输出的电势为理论值和本底电势的和，我们称为无浓差条件下锆管输出的电势值为本底电势或称为零位电势， 此值的大小又在不同温度下呈不同的值， 并且随锆管使用期延长而变化。 因此， 如不对此情况处理，会严重影响整套测氧仪的准确和探头寿命。鉴于此，CE系列氧分析仪采取了"双参数校正法"，对探头本底电势作特殊处理，弥补了锆管的离散性缺陷，延长了探头的使用寿命。

WX系列氧化锆氧分析仪技术规格：

* 测量对象：各种工业炉窑烟气，混合气体浓度
* 测量元件：氧化锆管
1、测氧范围：0—20.6%O2或0--10%
2、仪器精度：系统测氧基本误差≤±2%满量程值
3、变送器精度：1.0级（≤1.0%满量程值）
4、温控精度：恒温点的700±1℃
5、响应时间：≤3秒（达到90%的响应）
6、报警输出：上、下限节点输出，可选“常开”或“常闭”点
7、模拟量输出信号：4—20 mA ADC（负载0Ω—750Ω）对应氧量0—10%O2或者0—20.6%O2
8、本底修正范围：-20 mV—+20 mV
9、数显形式：LED四位数码管显示
10、电源：AC220V±15%
11、功耗：<6W（不包括加热功率）
12、加热功率：约50W（平均值）可提供150W输出功率
13、环境条件：温度-20℃—60℃
相对湿度<90%
14、检测器约10Kg，转换器约5Kg
15、标定方式：叁参数标定。空气点、标准气点、工况点。

安装前的准备：

（1）开箱检查，按装箱单内容检查件数及外观
（2）实验室检查
（A）检测器冷态检查，打开检查器接线盒，用万用表欧姆档测量，氧电池端子1-2之间为开路状态，阻值超量程，热电耦端子3-4之间阻值只有几欧姆为正常，电炉丝端子7-8之间阻值约80Ω为正常。注意测量电炉丝阻值只能在断电状态下进行。热电耦补偿端子5-6之间采用目检，用手或工具轻轻拨动AD590，引线应紧固在端子上。
（B）热态检查，按系统连线图7接线，检查无误后通电，升温过程中前面板显示温度。当温度升到600℃时，若仪表处于测量状态，程序将自动转换到氧含量显示状态，其数值应在空气氧含量20.6附近，若使仪表处于维护状态，则可以操作面板所有按键。
（a）定性检查第一步确认被控温度是否为700℃±2℃，一般热电势约为28mV，查对照表温度值加上室温应对应700℃第二步用万用表欧姆档测量氧电势内阻，正反方向（即测量表笔调换）各测量一次，取其平均值。新探头电池内阻一般小于100Ω，旧探头检修后应控制在800Ω以内。注意：采用上述方法测量电池内阻时，仪表应与自控系统脱开，因万用表是有源的，有信号叠加于氧电势上，将干扰被测氧量。
（b）定量校准：通标准气按仪表调校操作。
（3）安装前需备好M12′50螺钉，相应的螺母、垫片、垫圈，以及法兰间的密封垫圈等。
（4）安装位置：
（A）检测器检测器的安装应满足下列条件：
1.应尽量避免机械震动
2.采样气体和压力均在标准规格之内，炉体密封好，检测器尽量向烟气下游装以降低检测气体温度。为了造成微正压，取气点处附近下游烟流通路稍小些。
3.周围环境温度在标准范围之内
4.测头处应避免高辐射热和高辐射蒸气的影响
5.避免灰尘及腐蚀气体
6.提供充足的维护空间
（B）转换器转换器的安装部位应满足下列条件：
1.尽量避免机械震动
2.避免腐蚀性气体
3.周围环境温度应在标准范围之内
4.避免强磁场干扰
5.避免动力线、马达、励磁继电器、泵等的干扰
6.提供充足的维护空间
7.转换器应尽量安装在靠近检测器处，距离不超过100m为宜
（5）炉墙或烟道壁开口位置及尺寸：选择气样有代表性的位置，炉体密封性好，检测器尽可能向烟气下游安装，以便降低检测器的烟气温度，开口处气流通畅，避开不流畅区。
（6）炉墙埋管及炉体法兰。中温型、高温型氧检测器装在烟气流中粉尘大的地方时，对应导流管排气口处的开孔尺寸应大些，利于出气与排除灰尘。低温直插式可小些。埋管内孔尺寸最小为F89。
（7）盘装转换器外形及开孔尺寸75+2mm×150+2mm×250mm，变压器外形尺寸及底座螺孔尺寸。降压变压器用于检测器内部电炉供电，一般按次级抽头90V位置，通过转换器内部控制电路，变成可控电源后送加热电炉。次极抽头位置可组成90V、100V、110V电源以保证锆管工作端温度能控制在700℃，冗余功率越少越好，即全功率加于电炉，最高温升不要超过850℃.

维护与检修：
