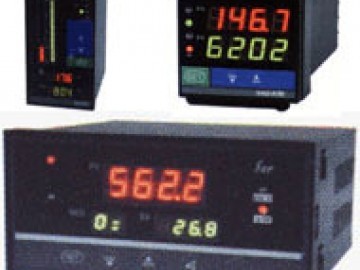

WX-4000智能操作器又称智能手操器，可自动接系统（或调节仪）的给定信号和阀位的反馈信号，根据二者的偏差进行调节，输出相应的控制量，并可取代小功率伺服放大器直接驱动阀门，可接在各种调节器或计算机控制系统之后作备用仪表。 ●智能操作器功能特点 自动校准和人工校准功能 自动到手动的无扰动切换 智能操作器可分别带有一路模拟量控制输出、一路开关量控制输出；继电器正转、反转控制及一路模拟量输出，适用于各种测量控制场合 多重保护、隔离设计、抗干扰能力强、可靠性高 良好的软件平台，具备二次能力，可以满足特殊的功能 先进的模块结构，配合功能强大的仪表芯片，功能组合、系统升级非常方便 ●主要技术指标 基本误差：0.5%FS或0.2%FS±1个字 分 辨 力：1/20000、14位A/D转换器 显示方式：双排四位LED数码管同时显示，上排显示测量值，下排显示阀位反馈值或输出量 采样周期:0.2S 报警输出：二个报警继电器输出，对调节信号或阀位反馈信号报警，报警值、报警方式、灵敏度可 分别设定，继电器输出触点容量AC220V/3A. 控制输出：（1）继电器正转、反转控制接点 （2）固态继电器脉冲电压输出（DC12V/30mA) （3）单相/三相可控硅过零触发 （4）单相/三相可控硅移相触发 （5）模拟量4-20mA、0-10mA、1-5V、0-5V控制输出 通讯输出：接口方式——隔离串行双向通讯接口RS485/RS422/RS232/Modem波特率——300～9600bps内部自由设定； 馈电输出：DC24V/30mA 电源：开关电源85～265VAC 功耗4W以下 ●选型表 代 码 说明 WX-4000 智能操作器 外型尺寸 A 横式160×80×125mm A/S 竖式80×160×125mm B 方式96×96×110mm C 横式96×48×110mm C/S 竖式48×96×110mm D 方式72×72×110mm 控制输出 L 继电器控制输出 X1 4-20mA输出 X2 0-10mA输出 X3 1-5V输出 X4 0-5V输出 通讯输出 P 微型打印机 R 串行通讯RS232 S 串行通讯RS485 供电电源 220VAC供电 W DC24V供电 调节输入信号 I1 电流信号：4-20mA、0-10mA? V1 电压信号：1-5V、0-5V、0-10V 阀位反馈输入信号 I2 电流信号： 4-20mA、0-10mA V2 电压信号：1-5V、0-5V、0-10V Z 电位器：0-2KΩ
