机翼测风装置
型号：WXJY-P
规格：
产品简介: WXJY-P型机翼测风装置是用来测量锅炉空气流量的专用装置，它可以直接安装在送风机入口和送风机与燃烧之间的冷热风道(矩形或圆形)上。该装置能产生0-1000Pa或更大的差压信号，经差压变送器转换成标准电信号(4-20MA)，供检测或控制系统使用，实现锅炉安全、经济运行。
产品介绍
一、概述
----WXJY-P型机翼测风装置是用来测量锅炉空气流量的专用装置，它可以直接安装在送风机入口和送风机与燃烧之间的冷热风道(矩形或圆形)上。该装置能产生0-1000Pa或更大的差压信号，经差压变送器转换成标准电信号(4-20MA)，供检测或控制系统使用，实现锅炉安全、经济运行。
二、特点
----1、本装置采独特的机翼线型，能产生较大的差压信号，测量精度较高，流量误差土2％。
----2、测量装置对前后直管长度的要求不高。
----3、采用双翼或多机翼结构，装置本身长度较短,便于安装。
三、结构与原理

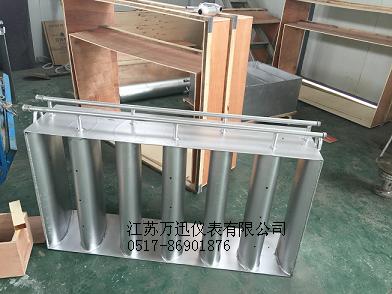

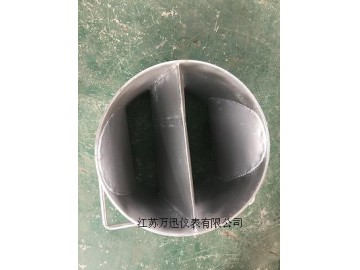

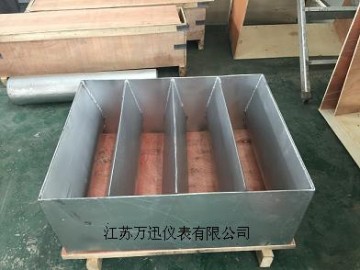

----本装置是由1～2个全机翼(或多个)和两个半机翼，取样管传压管及--段矩形或圆形风道构成。装置分三种型号：WXJY-P型(图一)平板式翼形测风装置，它是由半圆形板和一段平板组成：WXJY-S型(图二)三曲线式翼形测风装置，它是由三段不同曲率半径的弧形板和一段直板组成；WXJY-Y型(图三)圆风道测风装置，它是由二个全机翼形交叉组焊在圆形风道内而成。当气流流经机翼测量装置时，在翼形表面产生绕流，驻点A和弦点B之间产生压差（图四）。该压差与风道内的气体流速(或流量)之间呈一定的系数关系。
四、安装注意事项
1、在安装之前应对装置进行全面检查，注意各部件是否完全，有无损坏和变形，发现问题应及时处理；检查取样管和传笛形管内有无杂物，如有杂物应予以清除干净；检查排尘螺帽是否拧紧，以免漏气影响测量的准确性。
2、安装时应注意不得碰撞，以免损坏机翼叶板和两端压引出管。
3、本装置属于风道中的一段，在安装风道时可将装置同风道一起组装。也可按照装置设计的长度予留空间，后安装该装置。

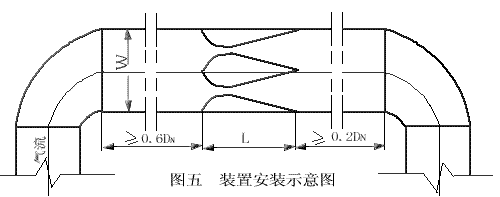

4、装置前后直管段长度应满足下面要求；(图五)装置前直管段长≥0.6DN，装置后直管段长≥0.2DN。矩型风道DN值为DN=(2.W.H)/(W+H)(W为风道截面宽，H为风道截面高)
5、本装置安装时必须使翼型元件的顶端A(全压取样孔)正着介质流向，不得偏斜。

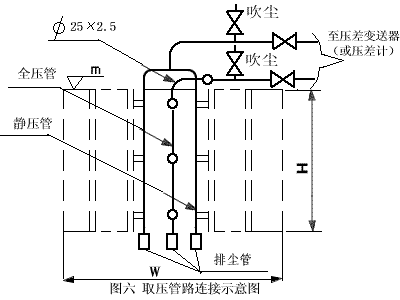

6、传压笛形管至压差变送器之间，根据设计要求，由现场安装阀门供吹扫传压笛形管使用。（图六）
7、本装置与风道之间采用法兰焊接，调整风道上的活动法兰使之与本装置上的法兰对齐，用螺栓紧固，从法兰里面将两个法兰焊接在一起（风道截面较小的可以从法兰外面焊接），然后将法兰焊接在风道上。焊接要严密，不得漏风。(图七)
五、维护与检修
1、 定期清扫传压笛形管内灰尘杂物，保证取样管和传压笛形管畅通。注意清扫完毕后必须拧紧排尘螺帽。
2、 当发现装置的压差信号异常时，应立即检查排尘螺帽是否松动或脱落；检查传压管与差压变送器之间管道是否堵塞或损坏；检查取样是否堵塞。
六、配套附件装箱
1、WXJYP(S、Y)型风量测量装置 ----------一套
2、风道连接法兰------------------一套
3、安装使用说明书---------------一套
4、装箱单---------------------------一套
5、合格证---------------------------一套
七、订贺须知

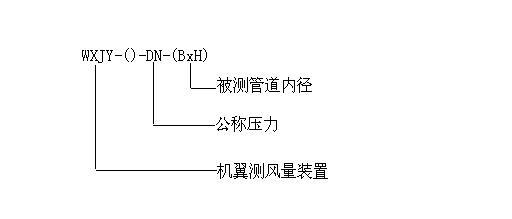

本厂生产的WXJY-P(S、Y)型风量测量装置是根据用户提供的技术参数进行设计的。订货日请注明型号，并应提供下列数据：
1、最大风量 ---------------------------m3／h
2、运行风量 ---------------------------m3／h
3、最小风量--------------------------- m3／h
4、风压 --------------- ----------------Pa
5、风温 --------------------------------℃
6、当地大气压力------------------------ Pa
7、风道截面(宽X高)
8、安装风量测量装置的风道直管段总长 ---------m
9、安装风量测量装置的风道布置方式；垂直或横向。
10、安装风量测量装置的标高------------------ m
11、压差信号 ---------------------------Pa
12、压力损失--------------------------- Pa
如有特殊要求请加以说明，我们将尽力予以满足。
