一、WX88-PHL调整型平衡流量计简介：
WX88-PHL调整型平衡流量计（又名多孔孔板流量计）是按照国标GB2624在标准孔板和流动调整器的基础上研发的一种新型节流式流量传感器。调节孔板用于安装在各种扰动、振动的下游，以最短的直管段敷设提供卓越的性能。调整型平衡流量计对传统节流装置进行了极大地改进，且该流量计具有平衡整流等显著特征，传统节流装置只有一个流通孔径，节流后使流体失去了理想状态；而平衡流量计有多个函数孔径，能最 大限度地把流场平衡整流成理想流体，从而将差压式流量计的优势发挥的淋漓尽致。没有活动的部件，安装和使用非常方便简单，可省去大直管段，大大减少流体运 行所需的能量消耗，是一种具有广阔应用前景的节能仪表。

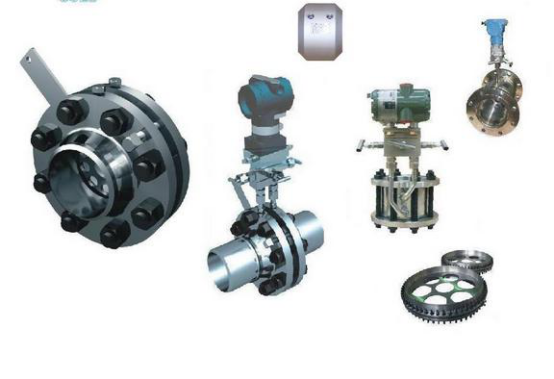

一体化调整型平衡流量计组成图

二、WX88-PHL调整型平衡流量计工作原理：

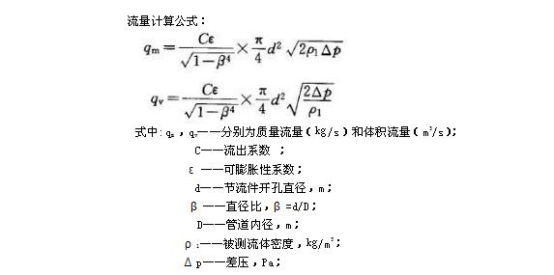

一体化调整型平衡流量计是一种革命性的差压式流量仪器仪表，它采用调整器式的孔板结构，可以应用在上游有扰动流场因素的场合。综合其工作原理与其他差压式流量计一样，都是基于密封管道中的能量转换原理：在理想流体的情况下管道中的流量与差压的平方根成 正比；用测出差压值根据方程即可计算出管道中流量，平衡流量传感器是一个多孔的圆盘节流整流器，安装在管道的截面上，每个孔的尺寸和分布是基于特殊的公式 和测试数据而定制的，称为函数孔。当流体穿过圆盘的函数孔时，流体将被平衡整流，涡流被最小化，形成近似理想流体，通过取压装置，可获得稳定的差压信号， 根据流体力学中的质量守恒定律和能量守恒定律可计算出流体的体积流量和质量流量。

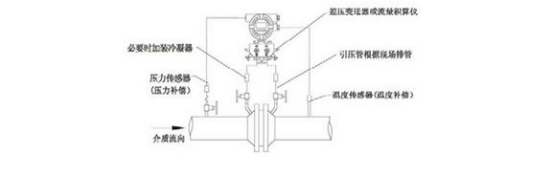

WX88-PHL调整型平衡流量计测量原理图

三、WX88-PHL调整型平衡流量计产品特点

1.基于工业中大多数普通一次差压元件的革命性创新技术

2.在上游流动扰动后，仅需要敷设长度为2倍直径的直管段

3.降低了安装成本

4.易于使用、检验、和排除故障

5.适用于大多数气体、液体、气液两相，液态气体、双向流、脏污介质、浆料、蒸汽以及高温高压的应用场合的测量

6.消除了由上游干扰（双弯头、阀门、大小头）引起的漩涡和不规则流动剖面

7.平衡流量传感器具有对称多孔结构特点，能对流场进行平衡，降低了涡流、振动和信号噪声，流场稳定性大大提高，使线性度比孔板提升了5～10倍，重复性提高了54％，为0.15％。

8. 平衡流量的多孔对称的平衡设计，减少了紊流剪切力和涡流的形成，降低了动能的损失，在同样的测量工况下，与孔板相比减少了2.5倍的永久压力损失，从而节省了相当大的运行能量成本

四、WX88-PHL调整型平衡流量计与标准孔板的比较
1、平衡流量计的测量精度是标准孔板的5～10倍
2、平衡流量计的流动噪声是标准孔板的1/15
3、平衡流量计的永久压力损失是标准孔板的1/3
4、平衡流量计的压力恢复比标准孔板快2倍
5、平衡流量计的最小直管段可以小于0.5D

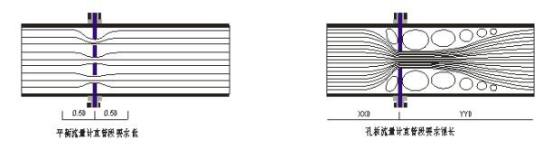

调整型平衡流量计与标准孔板对直管段的要求对照图

五、WX88-PHL调整型平衡流量计主要技术参数

1.管道尺寸：15 ≤DN≤1200 mm

2.公称压力：PN≤40Mpa

3.工作温度：-250℃≤t≤550℃

4.量程比：1：10，1：15

5.精度等级：0.5级，1级，1.5级

6.参照标准：GB/T2624-2006、JJG640-94及流量测量节流装置设计手册

7.连接方式：夹装式或法兰连接

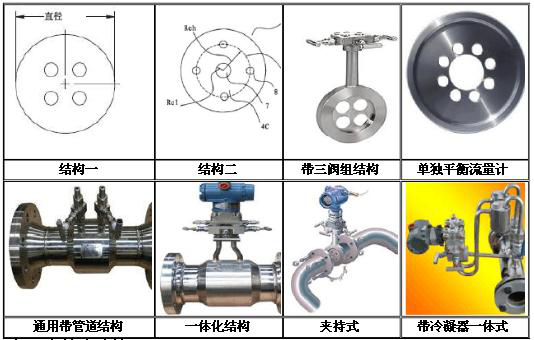

六、WX88-PHL调整型平衡流量计结构选型图

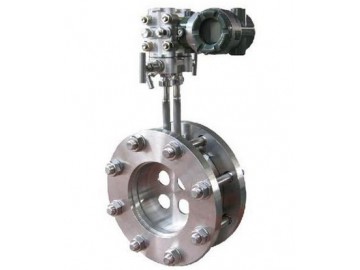

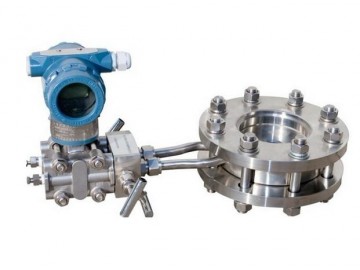

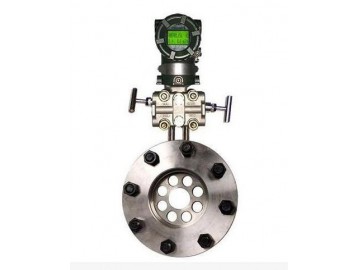

WX88-PHL调整型平衡流量计实物图

七、WX88-PHL调整型平衡流量计售后服务承诺
1、我公司所售产品在十二个月以内出现质量问题的，负责免费维修。
2、质保期内如我公司产品出现任何质量问题，我公司负责免费维修或更换。
3、质保期内如用户使用不当，造成产品损坏，我公司负责维修，收取损坏部件成本费。
4、质保期后产品出现质量问题，我公司负责维修，收取损坏部件成本费。
5、我公司全天侯热线:0517-86907090/86901876/86902876/18915190090
6.如用户需我公司现场，对省内用户我公司人员24小时内到达现场，省外用户72小时内到达现场。
