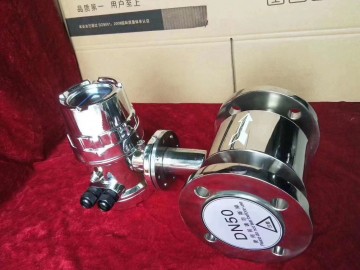

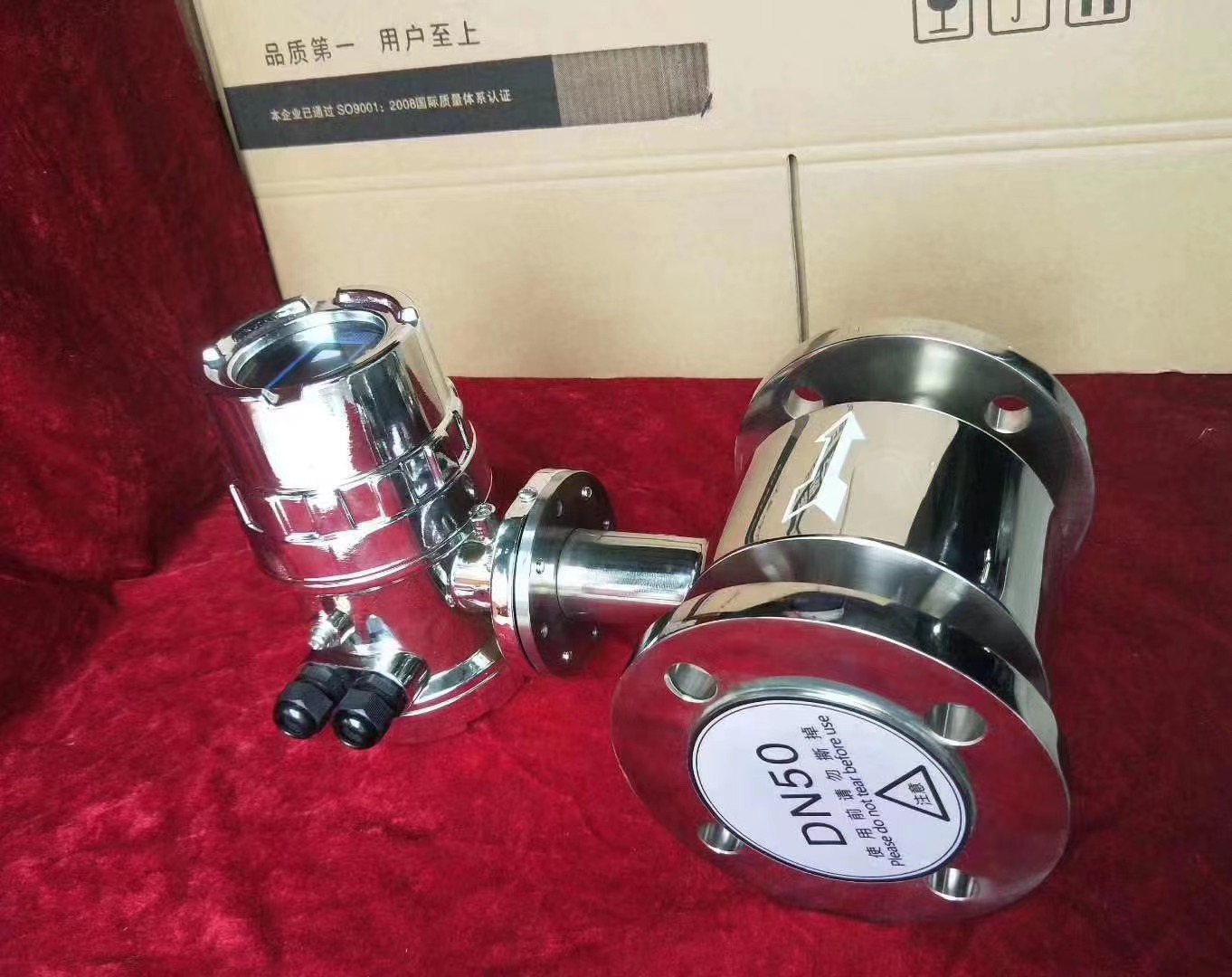

概述： WX88-LDE系列电磁流量计测量原理是法拉第电磁感应定律，传感器主要组成部分是：测量管、电极、励磁线圈、铁芯与磁轭壳体。电磁流量计主要用于测量封闭管道中的导电液体和浆液中的体积流量。包括酸、碱、盐等强腐蚀性的液体。电磁流量计广泛应用于石油化工、钢铁冶金、给水排水、水利灌溉、水处理、环保污水总量控制、造纸、医药、食品等工、农业部门的生产工艺过程流量测量和控制；适用于导电液体的总量计量，采用德国Fisher＆Porter的技术生产。

产品特点： 1、可编程频率低频矩形波励磁，提高了流量测量的稳定性，功率损耗低； 2、采用16位嵌入式微处理器，运算速度快，精度高； 3、全数字量处理，抗干扰能力强，测量可靠，精度高，流量测量范围度可达1500:1； 4、超低EMI开关电源，适用电源电压变化范围大，抗EMC性能好； 5、全汉字菜单操作，使用方便，操作简单，易学易懂； 6、高清晰度背光LCD显示； 7、具有双向流量测量、双向总量累计功能，电流、频率具备双向输出功能； 8、内部具有三个积算器可分别显示正向累计量、反向累计量及差值积算量； 9、具有RS485或RS232数字通讯信号输出 10、具有电导率测量功能，可判别传感器是否空管； 11、恒流励磁电流范围大，可与不同公司、不同类型的电磁流量传感器配套使用； 12、具有自检与自诊断功能； 13、采用SMD器件和表面安装（SMT）技术，电路可靠性高； 14、仪表内部设计有不掉电时钟，可记录16次掉电时间。

主要技术数据：

型号	WX88-LDE电磁流量计	WXLD电磁流量计
口径	DN10 ~ DN1000	DN25 ~ DN3800
精度	0.5%测量值	0.3%测量值
满量程范围	0.5 m/s ~ 10 m/s	0.5 m/s ~ 10 m/s（15m/s）
防爆标志	Ex dmb Ⅱ CT4 Gb	Ex dmb Ⅱ CT4 Gb
电极材料	不锈钢0Cr18Ni12Mo2Ti、哈氏合金B2/C4、铂铱合金、钽、钛等
衬里材料	硬橡胶、氯丁橡胶、聚氨酯橡胶、含氟硅胶（供热专用）、PTFE、F46、PFA等
外壳	铸铝（DN10 ~ DN300）、碳钢（DN350 ~ DN3800）、可选不锈钢
法兰	碳钢喷锌防腐、喷漆、可选不锈钢
电极结构	标准、可选刮刀式、可拆卸电极
防护等级	IP67、IP68潜水型（分体型）
介质温度	-25℃ ~ +130℃、+150℃/1h（蒸汽清洗）、-40℃ ~ +180℃（可选）
环境温度	-20℃ ~ +60℃
供电电源	100 ~ 230VAC.、16.8 ~ 26.4VAC.、16.8 ~ 31.2VDC.
电流输出	4 ~ 20mA有源隔离
脉冲输出	无源、有源、频率、脉宽可调
通信方式	HART、DP、PA、FF、RS485（Modbus、ASCⅡ）
测试与查错	自诊断、故障记录、输出电流测试、控制输入（输出）、测试、仿真测试模式、空管指示设定等
其他	参数保护、显示传感器参数、量程调整、调零、小信号切除、滤波、外部存储器存取、位号记录等
