屏蔽信号线是在导线的外部包裹一层屏蔽层，起到抗干扰的作用，一般屏蔽层为编织铜网或铜泊（铝），屏蔽层在使用时需要接地，从而将外来的干扰信号被该层导入大地，避免干扰信号进入内层导体干拢同时降低传输信号的损耗。     屏蔽信号线适用于交流额定电压450/750V及以下动力用电器，仪器仪表及电信设备等。

本产品执行标准：GB5023-85

● 型号及名称

RVV—铜芯聚氟乙烯绝缘，聚氯乙烯护套圆型连接软电线。

RVVB—铜芯聚氯乙烯绝缘、聚氯乙烯护套平型连接软电线。

RVV—105℃-铜芯耐热105℃聚氯乙烯绝缘，聚氯乙烯护套圆型连接软电线。

RVP-105℃-铜芯耐热105℃聚氯乙烯绝缘，屏蔽软电线（缆）。

RVVP-105℃-铜芯耐热105℃聚氯乙烯绝缘，屏蔽聚氯乙烯护套软电线（缆）。

RVVB-105℃-铜芯耐热105℃聚氯乙烯绝缘，聚氯乙烯护套平型连接软电线。

●使用特性

交流额定电压：300/500V及以下。

电线长期允许工作温度：

-25～70℃

-25～105℃

电线的安装温度：不低于-15℃

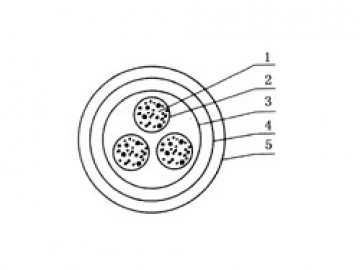

●产品结构图

●规格尺寸参考数据（代表规格）

RVV RVVB 300/500V

序号 芯数×标称截面 （mm2) 线芯结构 电线参考数据 直流电阻 20℃时不 大于Ω/KM 根数/单根 直径 （mm) 标称外径 （mm) 最大外径 （mm) 重量 （kg-km) 1 2×0.75 42/0.15 6.6 7.6 46.00 26.0 2 2×0.75 42/0.15 4.2×6.6 5.0×7.6 43.44 26.0 3 2×1.0 32/0.20 7.1 7.8 55.66 19.5 4 2×1.5 48/0.20 8.1 8.8 73.43 13.3 5 2×2.5 48/0.20 9.8 11.0 110.80 7.89 6 3×0.75 42/0.15 7.2 8.0 62.76 26 7 3×1.0 32/0.20 7.5 8.4 72.39 19.5 8 3×1.5 48/0.20 8.9 9.6 101.53 13.3 9 3×2.5 77/0.20 10.7 11.5 154.35 7.89 10 4×0.75 42/0.15 7.8 8.6 77.59 26 11 4×1.0 32/0.20 8.4 9.2 61.23 19.5 12 4×1.5 48/0.20 9.9 11.0 130.94 13.3 13 4×2.5 77/0.20 11.6 12.5 192.48 7.89 14 5×0.75 42/0.15 8.7 9.4 96.48 26.0 15 5×1.0 32/0.20 9.1 11.0 112.29 19.5 16 5×1.5 48/0.20 11.0 12.0 164.25 13.3 17 5×2.5 77/0.20 12.9 14.0 239.05 7.89
