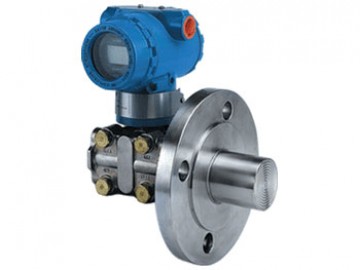

WX-1151/3351LT法兰式液位变送器的安装法兰标准按ADSI，法兰有3〞、4〞规格，法兰等级为150LB(2.5MPa)、300LB。

如用户采用GB9116-88S标准，则DN=80、100、PN=2MPa请注明。

●测量范围

差压：0-6.2-690KPa

静压：2.5MPa

●法兰式液位变送器选型表

WX1151/3351LT 法兰式液位变送器(最大工作压力2.5MPa) 4 0-4～40KPa 5 0-40～250KPa 6 0-0.16～1.0MPa 代码 输出 E 非智能型（4-20mA输出） S 智能式（HART协议） 代码 公称直径尺寸(mm) 插入筒长度(mm) 高压侧隔膜片材料 A0 80 平 316LSST A2 80 50 316LSST A4 80 100 316LSST A6 80 150 316LSST B0 100 平 316LSST B2 100 50 316LSST B4 100 100 316LSST B6 100 150 316LSST C0 80 平 哈氏C-276 C2 80 50 哈氏C-276 C4 80 100 哈氏C-276 C6 80 150 哈氏C-276 D0 100 平 哈氏C-276 D2 100 50 哈氏C-276 D4 100 100 哈氏C-276 D6 100 150 哈氏C-276 E0 80 平 钽 F0 100 平 钽 代码 安装法兰 A 3〞150lb 碳钢镀锌 B 4〞150lb C 3〞300lb D ?4〞300lb 代码 结 构 材 料 法兰和接头 排气/排液阀 隔离膜片 灌充液体 22 316不锈钢 316不锈钢 316不锈钢 硅油 23 316不锈钢 316不锈钢 哈氏合金C 24 316不锈钢 316不锈钢 蒙乃尔 25 316不锈钢 316不锈钢 钽 33 哈氏合金C 哈氏合金C 哈氏合金C 35 哈氏合金C 哈氏合金C 钽 代码 选项 M1 0-100%线性指示表 M2 LED数字显示表 M3 LCD显示器 C0 1/2-14NPT锥管内螺纹接头 C1 1/2-14NPT引压接头后部焊接引压管Ф14 C2 丁字形螺纹接头M20×1.5 d 隔爆型dⅡBT4 i 本安型iaⅡCT6
