江苏万迅磁翻板液位计是根据国内外同类产品加以消化提高且按照原化工部颁布的磁性液位计标准HG/T21584-95研制生产的产品。本仪表可用于各种塔、罐、槽、球型容器和锅炉等设备的介质液位检测。

WX系列磁翻板液位计可用于各种塔、罐、槽、球型容器和锅炉等设备的介质液位检测。本系列的液位计可以做到高密封，防泄漏以及适用于高温、高压、耐腐蚀的场合。它弥补了玻璃板（管）液位计指示清晰度差、易破裂等缺陷，且全过程测量无盲区，显示清晰、测量范围大。磁翻板液位计的零部件材料采用1Cr18Ni9Ti、316L、0Cr18Ni9Ti、1Cr18Ni9Ti衬PTFE（聚四氟乙烯）、PVC、PP 等材料及进口元件，具有优秀的可靠性和抗腐蚀性能

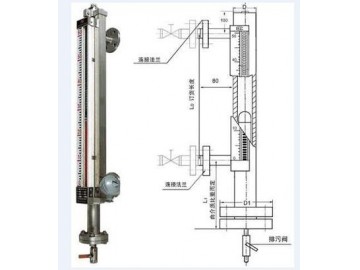

磁翻板液位计（也可称为磁性浮子液位计）根据浮力原理和磁性耦合作用研制而成。当被测容器 中的液位升降时，液位计本体管中的磁性浮子也随之升降，浮子 内的永久磁钢通过磁耦合传递到磁翻柱指示器，驱动红、白翻柱 翻转180°，当液位上升时翻柱由白色转变为红色，当液位下降时 翻柱由红色转变为白色，指示器的红白交界处为容器内部液位的实 际高度，从而实现液位清晰的指示。

磁翻板液位计测量范围：300~12500mm        精确度：指示±10mm 　 测量原理：浮力原理、磁耦合传感技术       测量介质：各种液体及腐蚀、易燃易爆液体介质
输出形式：现场显示、报警、变送器输出 　工作压力：≤6.3Mpa 　 介质温度：≤450℃    介质密度：≥0.45g/cm3 　 介质粘度：≤0.15pa·s 　　  防爆等级：Exd Ⅱ BT6.ExiacT6
防护等级：IP66 　  材质：各种牌号不锈钢、PVC等 　  连接方式：法兰DN20、DN25（松套） 　　安装方式：侧装 /顶装

相关技术参数

安装形式内容		侧装式	顶装式
安装间距 (测量范围)		500,800,1100,1400,1700, 2000,2500,3000,3500,4000, 4500,5000,5500,6000mm	500,800,1100,1400,1700, 2000,2500,3000mm
工作压力		0.6,1.6,2.5,4.0MPa	0.6,1.6,2.5MPa
介质密度		≥ 0.5g/cm 3	≥ 0.76g/cm 3
连接法兰	不锈钢	法兰 20-40(D N 20 P N 4.0) (GB9119-88)	法兰 200-25(D N 200 P N 2.5) (GB9119-88)
	ABS	法兰 20-10(D N 20 P N 1.0) (GB9119-88)	法兰 200-6(D N 200 P N 0.6) (GB9119-88)
主体材料		ABS( 工作压力 0.6MPa) 1Cr18Ni9T
介质温度		-40 ℃ ~100 ℃ (ABS: -40 ℃ ~80 ℃ )
环境温度		-40 ℃ ~+70 ℃
示值误差		± 10mm
介质粘度		≤ 1st(10 - 4 m/s)
上下限开关 输出		1. 控制灵敏度 : 10mm 2. 输出接点容量 : AC220V2A 3. 接点寿命 : 5 × 10 4
电远传连续显示		1. 精度 : ± 1.5% 2. 输出负载 : 750 3. 输出信号 : 0~10mA 输出 ,220VAC 电源 4~20mA 输出 ,24VDC 二线制 4. 防爆特征 ia Ⅱ CT4 本质安全型

1． 翻柱式磁浮子液位计的组成如下：

	UHZ 磁翻板液位计
		代码 1 2	安装方式 侧装式 顶装式
			代码 1 2	主体材质 ABS 1Cr18Ni9Ti
				代码 1 2 3 4	公称压力 0.6MPa( 仅适用于主体材质为 ABS 时 ) 1.6Mpa 2.5Mpa 4.0MPa
					代码 1 2 3 4 5	型式 基本型 带上、下限开关输出 带电远传 (0~10mA 输出 ,220V,AC) 带电远传 (4~20mA 输出 ,24V,DC) 带本安防爆型远传 (4~20mA 输出 ,24V,DC)
							安装间距 ( 测量范围 )
							L1	安装深度 ( 顶装式 ) (0~4000mm 任选 )
								介质 密度		g/cm3
UHZ 1 1 1 1 L= □ L= □ p= □

2 ．型号标记示例：
示例 1 ： UHZ-1111 L=2500 ρ =0.6 侧装式 ,ABS(0.6MPa), 基本型 , 安装间距 2500mm, 介质密度 0.6g/cm 3 。
示例 2 ： UHZ-2232 □ L=2500 L1=3000 ρ =0.5 顶装式 , 不锈钢 (2.5MPa), 带上、下限开关输出 , 测量范围 2500mm. 安装深度 3000mm, 介质密度 0.5g/cm 3 。
