一体化智能流量积算仪在天然气计量中的应用
点击数：27472012-11-23 17:27:12 来源: 江苏万迅仪表有限公司---官方主页

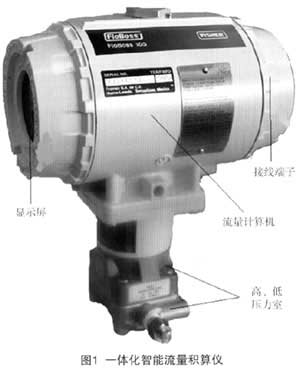

FloBoss 103是一台小型的一体化的流量计算机，不仅具有静压、差压、温度等信号的直接测量功能，通过具有瞬时流量和累积流量等计算功能，还能实现各种报表所需数据的数字化远传功能，被称作“流量管理器”，见图1。但与传统的流量积算仪系统(流量积算仪和压力、差压变送器、温度传感器)相比，称其为“一体化智能流量积算仪”更为合适，更容易被广大读者所理解。
2 特点
作为替代传统的流量积算仪系统的新产品，现已在天然气流量计量领域中被广泛的应用，与传统的流量积算仪系统相比，具有以下几个方面的特点：
2.1 数据管理高效
数据管理包括瞬时流量、日累计流量、月累计流量、总累计流量等数据记录、存储功能，还可以对部分数据进行历史查询，其高效的报表功能代替了原有的人工报表，大大降低了数据管理的成本。
它以电子方式收集气体流量数据，为测量值和计算值以及事件和报警提供广泛的审核跟踪。它可以按小时或按天对15个点进行记录，并把记录存档35天。而且，它每隔10min提供压力和温度测量值的平均值，为用户提供足够的数据准确度，从而有效地为生产运行和管理提供可靠性依据。
2.2 测量准确度高
完全消除了网表记录仪在气体计量数据丢失和离线人工抄录等问题，因而减少了气体交接时的偏差和不确定性。压力和差压测量能力能够达到满量程的±0.1%或±0.075%，整体流量积算、计算能力可达到0.2%。
与传统的流量积算仪系统相比减少了流量积算仪测量压力、差压变送器等输出信号这一过程，也就减小了整个测量系统的系统误差，故测量结果更准确。
2.3 安装更方便
传统的流量积算仪及其采集和配电系统体积庞大，一般选用控制柜，需要安装在计量控制室内；而且为了消除安全隐患，还要配置本质安全设备(安全栅)，防止控制室内的危险能量串入到现场仪器设备当中，因此，会增加安装时间和费用。
FloBoss 103体积小巧，可以直接安装在现场。他可以直接通过数字信号将报表数据传输到计量控制室的计算机上，整个信号传输过程简便、快捷、安全。
2.4 低功耗
功耗极低，使用内置的充电电池可以工作长达25天，同时每天提供一次数据。而传统的流量积算仪往往需要220V进行供电，如果现场停电，流量数据将无法记录和保存，及时配有备用电源，其工作时间也受到一定限制，也就无法为生产和管理提供准确数据。如果有必要，还可以选择一块标称值为2W的太阳能电池板就足以为电池充电。
3 常见问题及解决
以下是对一体化流量积算仪在维护及使用过程中经常会遇到的一些问题及解决办法。
3.1 静压、差压信号异常
3.1.1导压管堵塞
主要原因有两个：其一是由于所测介质不干净，导致导压管堵塞，应进行疏通处理，清除堵塞物；其二是由于气温较低导压管被冻住(通常在北方冬季)，应对导压管采取保温措施，一般采用电加热的方法，防止冰冻。
3.1.2测量不准确
仪表由于长时间的工作，静压和差压的传感器准确度发生变化，或者由于在操作中不当引起过压，传感器被损坏。出现上述情况应立即对仪表进行校准，以保证其准确性；如果传感器被损坏应及时与厂家联系，对其部件进行更换。
3.2 静压、差压不稳定(瞬时流量不稳定)
一般在计量天然气时会经常遇到差压不稳，即瞬时流量也不稳定的现象，一般情况下是因为导压管中有“积液”或直管段的孔板前有“积液”，可以通过放气阀或排污阀及时清除。
3.3 显示屏中的静压、差压、温度等信号值固定不变
由于仪表本身检测到这些信号的异常变化或设置错误的原因，一体化流量积算仪的内部软件将这些信号“锁死”。可以通过软件与一体化积算仪进行连接，将I/O参数中相应参数设置的“scall”项南“disable”改为“enable”。
3.4 显示屏LED无显示
当一体化流量积算仪显示屏无显示时，首先判断远传信号是否正常，如果该信号正常则可判断为显示屏损坏，应立即更换；如果控制室没有收到远传信号，则可以判断供电系统出现故障，原因可能有两个：其一是外接电源断开，并且内部电源电量耗尽，应打开外接电源或检查线路是否正常，对一体化流量积算仪进行外部供电；否则将使一体化流量积算仪内部电池损坏，应更换电池。
3.5 雷雨天过后，一体化流量积算仪工作异常
雷雨天过后，仪表工作异常的原因主要可能是受到雷击，浪涌电流进入仪表线路，对背板造成损坏，应对损坏背板进行更换，并应在整个计量工作区内安置避雷设施，以免引起其他不良后果；还有可能是一体化流量积算仪的盖帽拧的不严或缺少密封圈，下雨过程中进入雨水，损坏仪表电路，对相应部件予以更换，并对盖帽做好密封防水工作。
3.6 瞬时流量值突然变大或变小
首先应排除瞬时流量突变属于正常现象，即上游流量突然增加，否则有下面几种可能：
① 导压管堵塞
因导压管堵塞，其静压尤其是差压值的测量发生很大变化，导致瞬时流量发生变化，应及时排除堵塞物体，并采取有效措施防止再次发生。
② 在检修时，更新了部分参数
对于日常检修，可能需要对孔板的内径d进行复校，如果将内径的数值输入错误，则在输入确认和恢复后流量值就会突然变化；另一个原因是当对孔板进行更换时，并没有将新的孔板内径输入到一体化流量积算仪。因此在复校孔板或更换新孔板时，应将正在使用孔板内径d的数值通过软件准确输入到一体化流量积算仪内部。
3.7 温度显示异常
温度显示异常则首先应检查线路中是否有断路或短路现象，用万用表检查连接点或连接线是否正常，找出问题并解决；如果线路没有问题，则可以判断是铂电阻测量端出现的问题，可以将铂电阻抽出，检查是否损坏，如果已经损坏应进行维修或更换。
4 结束浯
一体化智能流量积算仪FLOBOSS 103具有测量准确度高、数据管理的高效性和性能可靠、稳定等特点，使得其在天然气计量中越来越受到广泛的应用。其在应用中出现的问题主要是维护和使用中的不当引起的，因此，应加强对一体化流量积算仪有关维护和使用等方面知识的学习和掌握，避免类似问题的发生，文中解决问题的思路和方法经笔者在实际应用中是可行和有效的。
