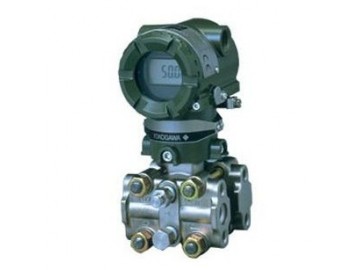

EJA430A压力变送器
型号：EJA430A
规格：进口产品代理销售
产品简介: EJA430A压力变送器用于测量气体、液体和蒸汽的压力，然后将其转变成4-20mA的电流信号输出.
产品介绍
|
|
EJA430A压力变送器的详细资料： |
EJA430A压力变送器用于测量液体、气体和蒸汽液位、密度和压力，然后将其转变成4-20mADC的电流信号输出。EJA430A也可江苏万迅仪表有限公司生产的HART手操器相互通讯，通过它们进行设定、监控等。
二、功能规格
输出:二线制，4-20mADC输出，数字通讯，可编程设定线性或平方根输出方式，HART协议加载在4-20mADC信号上。
电源电压
10.5-42VDC (工作状态)
10.5-30VDC (本安型)
16.4-42VDC (数字通讯)
16.4-30VDC (本安型)
负载（输出信号代码为E和S时）
0-1335Ω工作状态
250-600Ω数字通讯
环境温度:-30-85℃（-22-1760F）
接液温度:-40-120℃（-40-2480F）
HART:通讯距离 用多芯双绞线，通讯距最大可达1.5Km，通讯距离因电缆类型而异。
三、性能规格
调量程的参考精度:包括从零点开始的线性、滞后性和重复性）:±0.1%~±0.5%
静压影响:±[0.1%量程+0.028%量程上限]/6.9MPa{1000psi}
过压影响:±0.03%量程上限/6.9MPa{2000psi}
稳定性:±0.1%量程上限/60个月
EJA430A压力变送器选型规格价格表
型号
规格代码
说 明
价 格
EJA430A
........
压力变送器
6950
输出信号
-D......
0
-E......
4-20mA,HART协议数字通讯（参见GS1C22T1-CY）
210
-F......
FF现场总线通讯（参见GS01C22T02-00CY）
1750
-G......
PROFIBUS现场总线通讯（参见GS01C22T03-00CY）
210
测量量程
（膜盒）
M......
1～100KPa{100～10000mmH2O}
530
A......
0.03～3MPa{0.3～30kgf/cm2}
0
B......
0.14～14MPa(1.4～140kgf/cm2)
0
接液部分材质
[本体]（注1） [膜盒] [排气螺钉]
S......
SCS14A SUS316L(注2) SUS316
0
H......
1550
M......
1550
T......
SCS14A 钽(注3) SUS316
2910
A......
哈氏合金C-276(注4)哈氏合金C-276(3、10)哈氏合金C-276(注10)
5830
D......
哈氏合金C-276(注4) 钽(注3) 哈氏合金C-276(注10)
5830
B......
蒙乃尔(注5) 蒙乃尔(注3) 蒙乃尔
5830
管道连接
0......
无过程接头（容室法兰上Rcl/4内螺纹）
0
1......
带Rcl/4内螺纹的过程接头带
130
2......
Rcl/2内螺纹的过程接头
130
3......
带1/4NPT内螺纹的过程接头
130
4......
带1/2NPT内螺纹的过程接头
130
5......
无过程接头（容室法兰上1/4NPT内螺纹）
0
螺栓、螺母材质
[最大工作压力]
M膜盒 A膜盒 B膜盒
A......
SCM435 100kPa 3MPa 14MPa
0
B......
SUS630 100kPa 3MPa 14MPa
460
C......
SUH660 100kPa 3MPa 14MPa
1050
安装方式
-2.....
垂直安装，右面高压，过程接头在上（注6）
0
-3.....
垂直安装，右面高压，过程接头在下（注6）
210
-6.....
垂直安装，左面高压，过程接头在上（注6）
0
-7.....
垂直安装，左面高压，过程接头在下（注6）
210
-8.....
水平安装，右面高压（注7）
210
-9.....
210
电气接口
0......
0
2......
1/2NPT内螺纹，2处接线口
0
3......
Pg13.5内螺纹，2处接线口
0
4......
M20内螺纹，2处接线口
0
5......
G1/2内螺纹，2处接线口，带一个盲塞 （注7）
130
7......
50
8......
Pg13.5内螺纹，两个电气接口，一个盲塞 （注7）
210
9......
210
A......
G1/2内螺纹,两个电气接口并带一个SUS316的盲塞
440
C......
1/2NPT内螺纹,两个电气接口并带一个SUS316的盲塞
530
D......
M20内螺纹,两个电气接口并带一个SUS316的盲塞
530
显示表头
D......
数字表头
680
E......
带设定按钮的数字表头(注8)
790
N......
（无表头）
0
2-inch管安装支架
A......
SECC平托架
130
B......
SUS304平托架
340
J......
SUS316平托架
620
