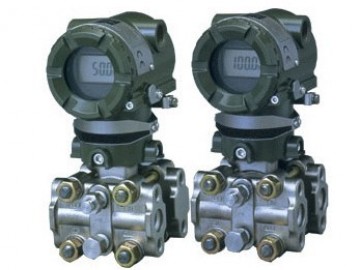

EJA120A微差压变送器的详细资料: |
EJA120A微差压变送器用于测量液体、气体和蒸汽液位、密度和压力,然后将其转变成4-20mADC的电流信号输出。
EJA120A也可与江苏万迅仪表有限公司生产的HART手操器相互通讯,通过它们进行设定、监控等。
二、功能规格
输出:二线制,4-20mADC输出,数字通讯,可编程设定线性或平方根输出方式,HART协议加载在4-20mADC信号上。
电源电压
10.5-42VDC (工作状态)
10.5-30VDC (本安型)
16.4-42VDC (数字通讯)
16.4-30VDC (本安型)
负载(输出信号代码为E和S时):0-1335Ω工作状态
250-600Ω数字通讯
阻尼时间常数:放大器部件和膜盒的阻尼时间常数之和。放大器部件阻尼时间常数在0.2~2秒范围可调。
工作压力:-50~50KPa(-7.25~7.25psi)
环境温度:-20-80℃(-13-1760F)
接液温度:-25-80℃(-13-1760F)
HART:通讯距离:用多芯双绞线,通讯距最大可达1.5Km,通讯距离因电缆类型而异。
三、性能规格
调量程的参考精度:包括从零点开始的线性、滞后性和重复性)±0.2% ±0.1%(高精度)
EJA120A微差压变送器选型规格价格表
型号 |
规格代码 |
说 明 |
价 格 |
EJA120A |
|
微差压变送器 |
13660 |
输出信号 |
-D....... |
4~20mA,BRAIN协议数字通讯 |
0 |
-E....... |
4-20mA,HART协议数字通讯(参见GS1C22T1-CY) |
210 |
|
-F....... |
FF现场总线通讯(参见GS01C22T02-00CY) |
1750 |
|
-G....... |
PROFIBUS现场总线通讯(参见GS01C22T03-00CY) |
2110 |
|
测量量程(膜盒 ) |
-E....... |
0.1~1kPa{10~100mmHO} |
0 |
接液部分材质 |
S········ |
[本体][膜盒][排气螺钉] SCS14A(注1)SUS316L(注2)SUS316 |
0 |
管道连接 |
0········ |
无过程接头(容室法兰上Rcl/4内螺纹) |
0 |
1········ |
带Rcl/4内螺纹的过程接头 |
210 |
|
2········ |
带Rcl/2内螺纹的过程接头 |
210 |
|
3········ |
带1/4NPT内螺纹的过程接头 |
210 |
|
4········ |
带1/2NPT内螺纹的过程接头 |
210 |
|
5········ |
无过程接头(容室法兰上1/4NPT内螺纹) |
0 |
|
螺栓、螺母材质 |
A········ |
[最大工作压力] SCM435 50kPa{0.5kgf/cm2} |
0 |
B········ |
SUS630 50kPa{0.5kgf/cm2} |
460 |
|
C········ |
SUS60 50kPa{0.5kgf/cm2} |
1050 |
|
安装方式 |
-2······· |
垂直安装,右面高压,过程接头在上(注3) |
0 |
-3······· |
垂直安装,右面高压,过程接头在下(注3) |
210 |
|
-6······· |
垂直安装,左面高压,过程接头在上(注3) |
0 |
|
-7······· |
垂直安装,左面高压,过程接头在下(注3) |
210 |
|
-8······· |
水平安装,右面高压(注4) |
210 |
|
-9······· |
水平安装,左面高压(注4) |
210 |
|
电气接口 |
0........ |
G1/2内螺纹,1处接线口 |
0 |
2........ |
1/2NPT内螺纹,2处接线口 |
0 |
|
3........ |
Pg13.5内螺纹,2处接线口 |
0 |
|
4........ |
M20内螺纹,2处接线口 |
0 |
|
5........ |
G1/2内螺纹,2处接线口,带一个盲塞 |
130 |
|
7........ |
1/2NPT内螺纹,两个电气接口,一个盲塞 |
50 |
|
8........ |
Pg13.5内螺纹,两个电气接口,一个盲塞 |
210 |
|
9........ |
M20内螺纹,两个电气接口,一个盲塞 |
210 |
|
A........ |
G1/2内螺纹,两个电气接口并带一个SUS316的盲塞 |
440 |
|
C........ |
1/2NPT内螺纹,两个电气接口并带一个SUS316的盲塞 |
530 |
|
D........ |
M20内螺纹,两个电气接口并带一个SUS316的盲塞 |
530 |
|
显示表头 |
D········ |
数字式表头 |
680 |
E········ |
带设定按钮的数字表头 |
790 |
|
N········ |
(无表头) |
0 |
|
2-inch管安装支架 |
A........ |
SECC平托架 |
130 |
B........ |
SUS304平托架 |
340 |
|
J........ |
SUS316平托架 |
620 |
|
C........ |
SECC L型托架 |
130 |
|
D........ |
SUS304 L型托架 |
430 |
|
K........ |
SUS316 L型托架 |
780 |
|
N........ |
无安装支架 |
0 |
例:EJA120A-EES5A-92NN
注1:指容室法兰和过程接头的材质
注2:膜片材质为哈氏合金C-276,其余接液部分材质为SUS316L
注3:必要时,选代码为C和D的安装支架
注4:必要时,选代码为A和B的安装支架
注5:不适用于输出信号代码F和G。
注6:用户必须考虑接液部分特性和介质的腐蚀性,不适用的材质可能会导致意想不到的腐蚀性介质泄漏, 对人体和工厂设备造成严重损害.选型时必须注意:介质若有强腐蚀如盐酸、硫酸、H2S、次氯酸钠等或150℃或以上的高温蒸汽时请与横河川仪联系。
※号是标准规格中最具代表性的规格
