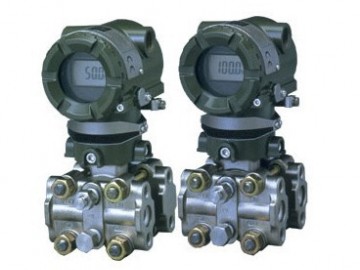

EJA110A差压变送器的详细资料: |
EJA110A差压变送器用于测量液体、气体和蒸汽液位、密度和压力,然后将其转变成4-20mADC的电流信号输出。EJA110A也可于江苏万迅仪表有限公司生产的HART手操器相互通讯,通过它们进行设定、监控等。
二、功能规格
输出:二线制,4-20mADC输出,数字通讯,可编程设定线性或平方根输出方式,HART协议加载在4-20mADC信号上。
电源电压
10.5-42VDC (工作状态)
10.5-30VDC (本安型)
16.4-42VDC (数字通讯)
16.4-30VDC (本安型)
负载(输出信号代码为E和S时)
0-1335Ω工作状态
250-600Ω数字通讯
环境温度:-30-85℃(-22-1760F)
接液温度:-40-120℃(-40-2480F)
HART:通讯距离 用多芯双绞线,通讯距最大可达1.5Km,通讯距离因电缆类型而异。
三、性能规格
调量程的参考精度:包括从零点开始的线性、滞后性和重复性):±0.1%~±0.5%
静压影响:±[0.1%量程+0.028%量程上限]/6.9MPa{1000psi}
过压影响:±0.03%量程上限/6.9MPa{2000psi}
稳定性:±0.1%量程上限/60个月
EJA110A差压变送器选型规格表
型号
规格代码
说 明
价 格
EJA110A
........
差压变送器
7720
输出信号
-D......
0
-E......
4-20mA,HART协议数字通讯(参见GS1C22T1-CY)
210
-F......
FF现场总线通讯(参见GS01C22T02-00CY)
1750
-G......
PROFIBUS现场总线通讯(参见GS01C22T03-00CY)
2110
测量量程
(膜盒)
L......
0.5~10KPa{50~1000mmH2O}
710
M......
1~100KPa{100~10000mmH2O}
0
H......
5~500kPa{0.05~5kgf/cm2}
0
V......
0.14~14MPa(1.4~140kgf/cm2)(注1)
1750
接液部分材质
[本体](注2) [膜盒] [排气螺钉]
S......
SCS14A SUS316L(注5) SUS316
0
H......
SCS14A 哈氏合金C-276(注12) SUS316
1550
M......
SCS14A 蒙乃尔(注6) SUS316
1550
T......
SCS14A 钽(注6) SUS316
2910
A......
哈氏合金C-276(注3)哈氏合金C-276(注6\12)哈氏合金C-276
5830
D......
哈氏合金C-276(注3)钽(注6\12) 哈氏合金C-276
5830
B......
蒙乃尔(注4) 蒙乃尔(注6) 蒙乃尔
5830
管道连接
0......
无过程接头(容室法兰上Rcl/4内螺纹)
0
1......
带Rcl/4内螺纹的过程接头带
210
2......
Rcl/2内螺纹的过程接头
210
3......
带1/4NPT内螺纹的过程接头
210
4......
带1/2NPT内螺纹的过程接头
210
5......
无过程接头(容室法兰上1/4NPT内螺纹)
0
螺栓、螺母材质
[最大工作压力]
A......
SCM435 16MPa{160kgf/cm2}(注9)
0
B......
460
C......
SUH660 16MPa{160kgf/cm2}(注9)
1050
安装方式
-2.....
垂直安装,右面高压,过程接头在上(注7)
0
-3.....
垂直安装,右面高压,过程接头在下(注7)
210
-6.....
垂直安装,左面高压,过程接头在上(注7)
0
-7.....
垂直安装,左面高压,过程接头在下(注7)
210
-8.....
水平安装,右面高压(注8)
210
-9.....
水平安装,左面高压(注8)
210
电气接口
0......
0
2......
1/2NPT内螺纹,2处接线口
0
3......
Pg13.5内螺纹,2处接线口
0
4......
M20内螺纹,2处接线口
0
5......
G1/2内螺纹,2处接线口,带一个盲塞
130
7......
50
8......
Pg13.5内螺纹,两个电气接口,一个盲塞
210
9......
210
A......
G1/2内螺纹,两个电气接口并带一个SUS316的盲塞
440
C......
1/2NPT内螺纹,两个电气接口并带一个SUS316的盲塞
530
D......
M20内螺纹,两个电气接口并带一个SUS316的盲塞
530
显示表头
D......
数字表头
680
E......
带设定按钮的数字表头(注10)
790
N......
(无表头)
0
2-inch管安装支架
A......
SECC平托架
130
B......
SUS304平托架
340
J......
SUS316平托架
620
C......
SECC L型托架
130
D......
SUS304 L型托架
430
K......
SUS316 L型托架
780
N......
无安装支架
0
附加选型代码
/□ 选项规格
例1:EJA110A-EMS5A-92NN
注4:材质等同于ASTMM35-2
注5:膜片材质为哈氏合金C-276,其余接液部分材质为SUS316L
注1:接液部分材质代码为H、M、T、A、D的测量范围为0~14MPa
注2:容室法兰和过程接头材质
注3:材质等同于ASTMCW-12MW
注6:指膜片和其它接液部分材质
注7:必要时,选代码为C和D的安装支架注8:必要时,选代码为A和B的安装支架
注9:适用于接液材质代码为H、M、T、A、D和B时,
