电磁流量计三大典型错误安装(附图)
点击数：34672018-03-15 09:15:42 来源: 江苏万迅仪表有限公司---官方主页
新闻摘要:电磁流量计，在污水处理、化工中是经常涉及到的仪表。很多朋友会遇到各种各样的问题：流量数值不稳定、流量计始终测不准、流量计经常损坏，到底要怎么解决？
电磁流量计，在污水处理、化工中是经常涉及到的仪表。很多朋友会遇到各种各样的问题：流量数值不稳定、流量计始终测不准、流量计经常损坏，到底要怎么解决呢？
电磁流量计错误安装的方式会导致那些问题
问题一：流量数值波动大
某现场，客户的电磁流量计数值一直跳动，跟嚼了炫迈一样........根本停不下来。这是怎么回事？
案例分析

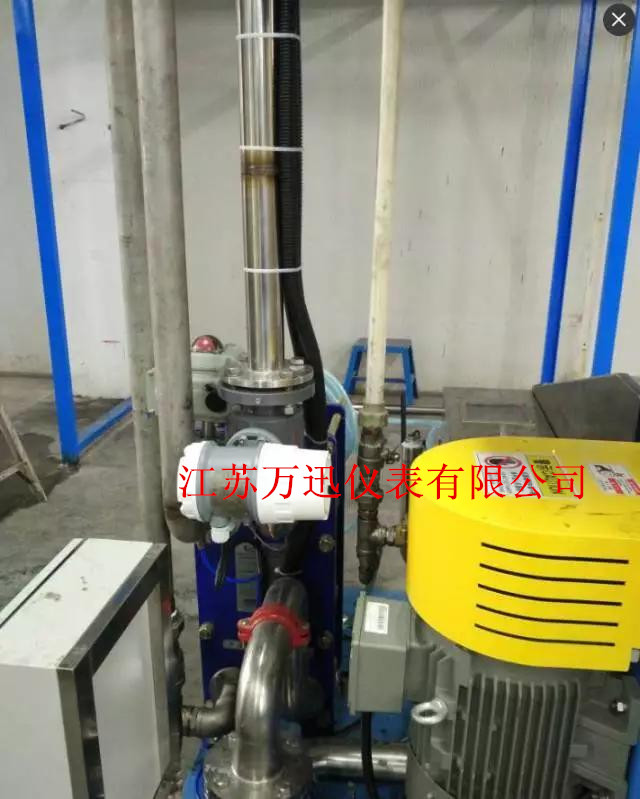

在现场有泵紧挨着流量计。流体在经过流量计的时候是处于紊流状态（也就是水打漩涡），这种情况下，流量计在测量时，会受到较大干扰，就出现了这样的现象。
解决方法
电磁流量计在安装时要远离泵，至少5倍以上口径的直管段距离，保证流体稳定。
问题二：流量始终测不准
某客户现场，流量测量始终不准，有时候还会出现空管报警和下限报警的现象。
案例分析

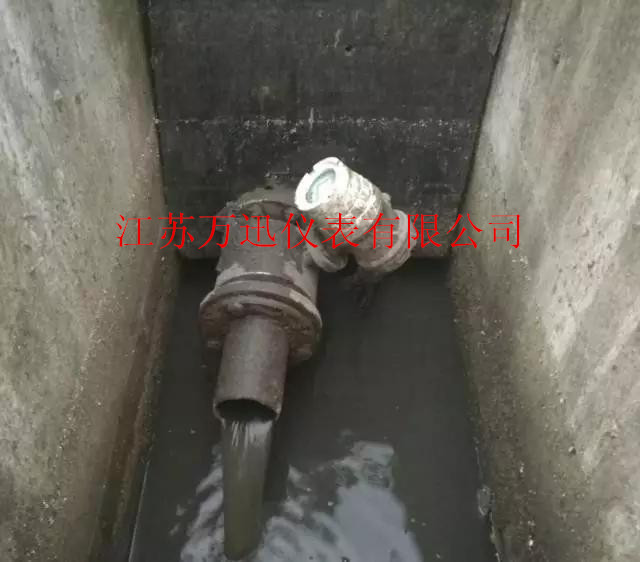

从上图看到，管道只有半管子水不到，说明电磁流量计根本就没有满管呀，这怎么可能测得准呢？
解决方法
在流量计出口，安装一段管道延长，进行缩径，让液体充满整个管道。
问题三：电磁流量计经常损坏

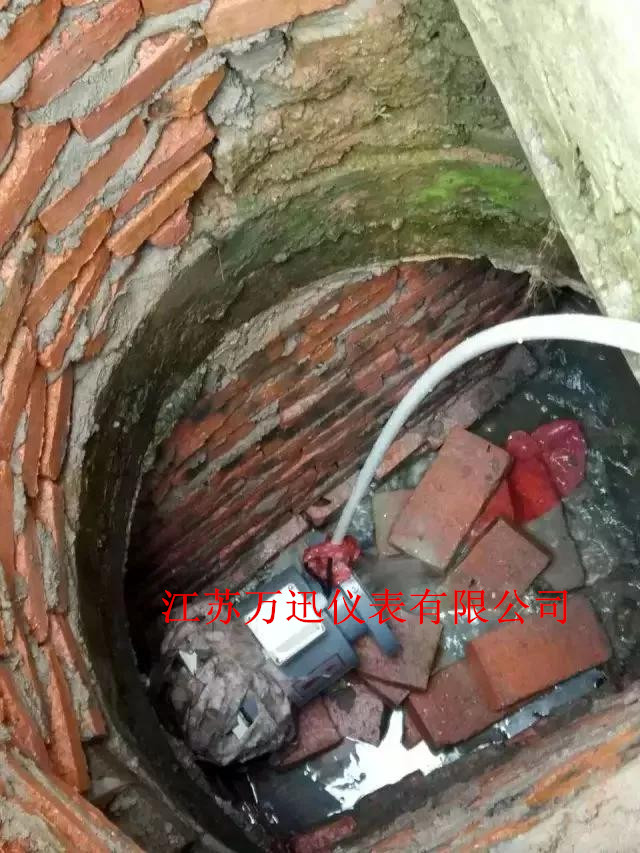

哇，流量计呢，怎么看不到了？我们把水抽抽掉看，原来在井这里，被淹了好久的电磁流量计，普通的电磁流量计是IP65的防护等级，防雨淋还行，水浸泡不行了。而且这个安装......
案例分析
像这样长期可能存在水浸泡危险的场合，一定要选择IP68防护等级，可以支持水浸泡的电磁流量计，不然这个浸水损坏，损失就大咯。
解决方法
建议选用IP68防护等级，如果现场管道不支持缩径的，可以将污水集中起来，然后重新铺管道，用泵打出来之后，安装流量计。或者改为超声波明渠流量计。
为什么电磁流量计测量对安装要求这么严格呢？
一
电磁流量计测量原理主要是根据法拉第电磁感应原理，导电介质切割磁感线产生感应电动势，通过管道中心轴线安装的两个测量电极来采集信号。
这样一说大家应该就能对第一个案例有一些分析了。测量的水可能都没有漫过测量电极，完全感应不到信号，流量计自然显示下限报警甚至空管报警了。
所以电磁流量计测量水要满管！
哪种情况下水能保证满管呢？
竖直管道，水自下而上，肯定是满管的啦，当然水平管道也是有安装方法的哦.
这样管道的流量只要在所选的量程范围内，流量肯定准确稳定。
二
管道中通过流量计的流体，流速要均匀稳定。为什么呢，我们测量流量，实际就是测量流速和管道横截面积的乘积值。 那流速不稳定，流量自然会跳动的。
分析第二个案例，泵出来附近就是流量计了，先排除大功率仪器对产品信号的干扰，流速肯定是不稳定的，所以我们常规的选择是把流量计安装位置尽量远一点。当然，还需要一个最重要的东西，足够长的直管段！！！
直管段的作用是什么呢，大家想想长江黄河，越到笔直的下游段，水越平缓。再想想壶口瀑布.............
所以直管段的作用是平缓流体流速，让其能均匀稳定的通过流量计。那么继续跟我念，直管段，前十后五，前十后五。（指流量计上游方向要有10倍的直管段，下游要有5倍的直管段）
最后江苏万迅仪表有限公司在跟大家分享一些正确的安装口诀
前十后五要牢记
阀前泵后故障低
选型根据流量来
省心省力效率提
