电磁流量计闸阀、弯管、误差、电极位置
点击数：60862012-10-30 09:54:08 来源: 江苏万迅仪表有限公司---官方主页
新闻摘要:实流试验是在称重法水流量标准装置上进行的，试验仪表为口径100mm的电磁流量计。
实流试验是在称重法水流量标准装置上进行的，试验仪表为口径100mm的电磁流量计。图中“正常安装”是指仪表前置直管段长度≥10D，后置直管段≥5D，其试验数据即为参比值。“水平安装”是图示前置直管段不足5D，仅为3.5D，电极轴对传统的水平安装姿势（X－X）。“垂直安装”也是图示直管段尺寸，电极轴对传统的垂直安装姿势（Y－Y）。
流量计满度流量为150m3/h，试验流速范围为0.32～5.3m/s，测试五个流量点。从图6－6试验数据可见：“正常安装”试验的最大误差为－0.2％；“垂直安装”时为－1.2％；“水平安装”时为＋1.6％；“45°安装”时为0.5％。也就是说“水平安装”与参比值相比最大附加误差为1.65％，“垂直安装”时为－1.2％，而“45°安装 ”时仅为0.65％。
本安装条件的的试验证明，传感器电极轴线成“45°安装”可比传统的水平安装姿势附加误差减小1％左右：电极轴对弯管弯曲平面成45°夹角时，流动扰动影响可大幅度降低，这是由于流速分布的变化改变了原感应电势对两电极所起的作用。
图6－3 与弯管的45°安装方法

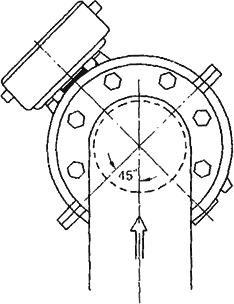

图6－4 与闸阀的45°安装方法

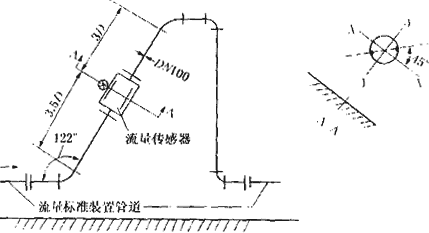

图6－5 安装尺寸和电极位置

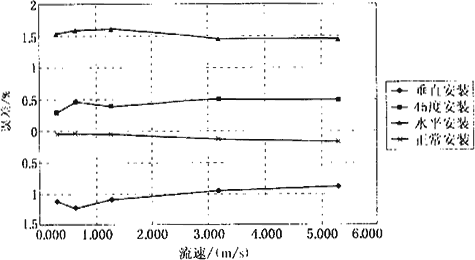

图6－6 各种安装误差
四、安装位置和流动方向
传感器安装方向可水平、垂直或倾斜。
1．水平安装
工艺管道水平敷设的很多，所以传感器水平安装的居多。在水平安装时，应注意传感器两电极轴线的连线平行于地平线，如图6－13所示。这样，如果介质中含有气泡，或者产生沉淀时，不至于造成转换器输入端开路等现象，见图6－14（a）。如果传感器的两电极轴线与水平线垂直的话，位于下面的电极容易沾污，被沉积物遮盖，而位于上面的电极容易被气泡瞬间遮住，见图6－14（b）。这些现象都会使仪表产生偏差和输出晃动等故障。
图6－13 水平安装
图6－14 水平安装时的电极轴方向
电磁流量计工作时，始终要求测量管内充满被测介质。水平安装时，为了确保这一点，必要时传感器安装位置的标高可以略低于管道的标高，如图6－15，或使传感器的下游具有足够的背压，如图6－16。
图6－15传感器低于管道的安装
图6－16 传感器下游有背压的安装
对于被测介质容易产生结垢或沉积，而流量传感器不能垂直安装的情况，我们可以采用口径比管道小的传感器和异径管来安装，以提高传感器测量管内流体流速的办法防止结垢、沉积。
2．垂直安装
在测量液固两相介质的流量时，选择传感器能垂直安装的管道比较妥当。其理由为：一可以防止液固两相介质在流速较低时产生两相分布的不均匀或相分离，以减小由此引起的附加误差；二可以使传感器四周的衬里磨损比较均匀。总之，垂直安装对液固两相（或含有少量小气泡的，也不会像水平安装那样积聚气泡）流体不仅可以提高测量准确度，而且延长了传感器的使用寿命。
在垂直安装时，流动方向应该自下而上，这样才能确保传感器始终充满介质。假如流体是自上而下流动，一旦生产不稳定，管道内就有可能产生空管，使传感器处于负压状态。

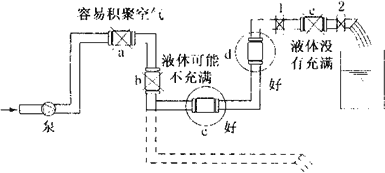

推荐的安装位置如图6－17中c、d所示。
图6－17 传感器安装位置
不管是水平安装或是垂直安装，在连续生产的工艺管道上，为了不影响生产，便于仪表维修拆装，传感器尽可能采用与原先主工艺管道并联安装（旁路管）的方式，特别对有严重污染要经常清洗的液体。图6－18所示是传感器不卸下，在线清洗的安装实例。在主工艺管道上装截止阀1，在传感器两端分别安装截止阀2、3、4为电磁流量传感器。这样，一旦传感器发生故障必须拆下来时，只要打开阀门1，关闭阀门2、3，然后进行拆装，产生仍能照常进行。需要进行清洗时，我们只要打开阀门1、关闭传感器两端的阀门2、3，打开清洗口盲板，就可以在不中断生产运行下进行清洗。
电磁流量计清洗管道的连接、大口径传感器、传感器在地下污水管道中的安装
图6－18 便于清洗管道的连接
另外，对于小口径传感器，由于其重量轻，可以直接安装在金属管道上。而较大口径的传感器，由于体积大，自身重，应落地安装，或者用支承架支撑。在用支承架的时候，还必须考虑支承架的固定和维修人员的活动空间。
五、 大口径传感器的安装
由于大口径管道在多数场合下是埋在地下的，因此大口径传感器在安装前应做好水泥地坑。图6－19所示是在给排水系统中常见的安装形式。水泥地坑应有足够的活动空间，侧壁埋有敷设电缆的钢管，上有盖板防止雨淋，下有泄水管以免坑内积水而使传感器侵水。为了拆装方便，传感器应放在垫脚上，且在下游侧装有活络的伸缩管。图6－20是电磁流量计在地下水泥管污水排放系统中的安装实例。
图6－19 大口径传感器的安装图

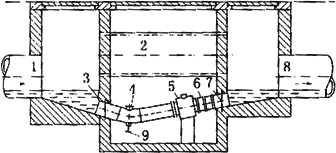

图6－20 传感器在地下污水管道中的安装
1－进水管；2－溢流；3－进水凸台；4－清洗孔；
5－传感器；6－可拆卸部件；7－墙封；8－出水管；
9－排放阀
