旋进漩涡流量计正确安装说明

点击数：67232012-09-21 17:38:11　来源: 江苏万迅仪表有限公司---官方主页

新闻摘要:了解旋进漩涡流量计结构与原理，这样方便分析出安装时容易出现的错误，尽可能的减少安装所导致的测量误差。

旋进漩涡流量计正确安装说明

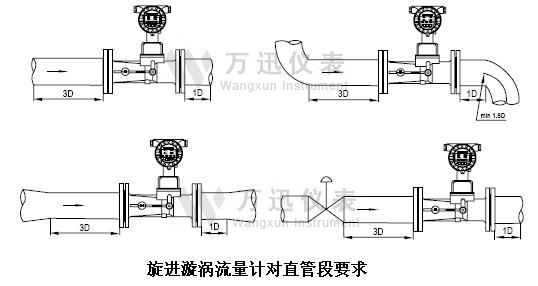

1.旋进漩涡流量计应根据流向标志安装，流量计可水平 垂直或任意角度安装.

2.被测量介质内除含有较大颗粒或较长纤维性外,一般无需安装过滤器，流量计周围不应有强外磁场干扰及强烈的机械振动，流量计计必须可靠地。

旋进漩涡流量计安装注意事项

在采取安装场所时，应尽量避开强电建设、高频设备、强开关电源、低温热源、辐射热源、高湿环境及强腐蚀空气等，并应尽量防止碰撞冲击和机械振动，特别是在水立体上与管道轴线垂直方向上的振动。锅炉送风管道的机械振动比较大，这是应用旋涡流量计遇到的最大问题。旋涡流量计在管道振动惯性力的作用下，会发生振荡滋扰，旋涡流量计。当被测介质流速较大时，就会使波形失真，干扰脉冲输入数量，进而影响测量精度。现实中，可商酌采用安装管道支架、加装减振装置或增强滤波等措施

外形尺寸及安装

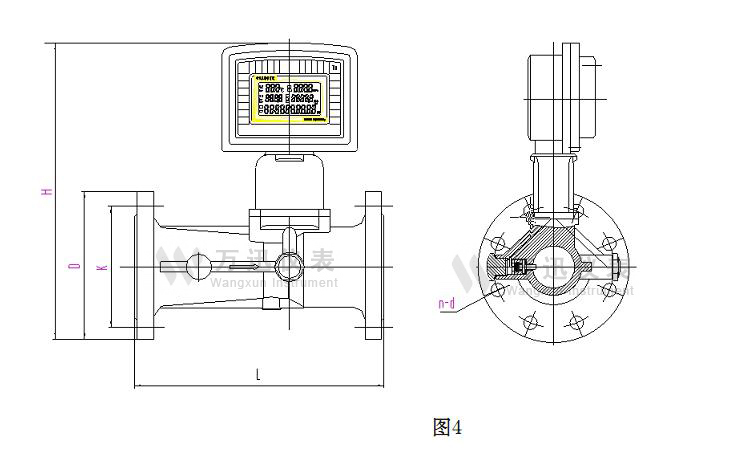

1、旋进漩涡流量计流量计外形尺寸（见图4和表2）

2、旋进漩涡流量计流量计安装尺寸（1.6MPa）

1、旋进漩涡流量计流量计结构（见图1）

1、壳体   2、旋涡发生体     3、流量传感器      4、压力传感器      5、流量积算仪

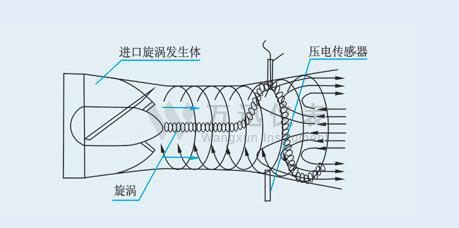

       当沿着轴向流动的流体进入流量传感器入口时，旋涡发生体强迫流体进行旋转运动，于是在旋涡发生体中心产生旋涡流，旋涡流在文丘利管中旋进，到达收缩段突然节流使旋涡流加速，当旋涡流进入扩散段，因回流作用强迫进行旋进式二次旋转。此时旋涡流的旋转频率与介质流速成正比，并为线性。两个压电传感器检测的微弱电荷信号经前置放大器差动放大、滤波、整形后变成两路频率与流速成正比的脉冲信号，同时处理电路对两路的脉冲信号进行相位比较和判别，剔除干扰信号,而对正常的流量信号进行计数处理。


主要技术参数

1、旋进漩涡流量计流量计规格、基本参数和性能指标（见表1）

3、使用条件：
环境温度：-20~+60℃
介质温度：-20~+80℃
相对湿度：5%~95%
大气压力：86KPa~106KPa
4、电气性能指标
工作电源：外电源：+24VDC
                   内电源：3.6V锂电池，
整机功耗：外电源，＜1W
                    内电源，＜0.3mW，锂电池可用二年以上。
输出方式：脉冲信号
                     4~20mA电流信号：对应流量0~Qmax，20mA对应流量可由用户自已设定。
                    Rs485通讯：可传输瞬时流量累积流量、压力和温度参数。
5、防爆标志：Exd ⅡBT4
6、防护等级：IP65

了解旋进漩涡流量计结构与原理，这样方便分析出安装时容易出现的错误，尽可能的减少安装所导致的测量误差。所以可以仔细阅读以上内容。如果有问题可以联系万选客服进行咨询。我们会联系专业人员表为你指导和分析解决方案。
