智能电磁流量计安装使用说明
点击数：36812012-09-21 12:16:24 来源: 江苏万迅仪表有限公司---官方主页
新闻摘要:正确地选择安装点和正确安装流量计都是非常重要的环节，若在安装环节失误，轻者影响测量精度，重者会影响流量计的使用寿命，甚至会损坏流量计。
|
如何选择智能电磁流量安装开口： ·应安装在水平管道较低处和垂直向上处，避免安装在管道的最高点和垂直向下处； |
|
| ·应安装在管道上上升处； |
|
| ·在开口排放管道安装，应安装在管道的较低处； |
|
| ·若管道落差超过5m时，在传感器的下游安装排气阀； |
|
| ·应在传感器的下游安装控制阀和切断阀，而不应安装在传感器上游； |
|
| ·传感器绝对不能安装在泵的进出口处，应安装在泵的出口处； |
|

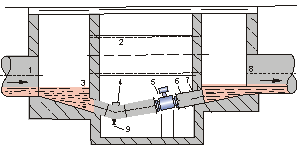

·在测量井内安装流量计的方式
|
|
正确地选择安装点和正确安装流量计都是非常重要的环节，若在安装环节失误，轻者影响测量精度，重者会影响流量计的使用寿命，甚至会损坏流量计。
选择安装位置时需特别注意： |
| 如何选择安装节点： |
|
·非测量电极的轴线必须近似于水平方向； |
|
| ·测量管道内必须完全充满液体； |
| ·流量计前方最少要有5* D(D为流量计内径)长度的直管段，后方最少要有3* D(D为流量计内径)长度的直管段； |
|
| · 流体的流动方向和流量计的箭头方向一致； |
| ·管道内要有真空会损坏流量计的内衬，需特别注意； |
| ·在流量计附近应无强电磁场； |
| ·在流量计附近应有充裕的空间，以便安装和维护； |
| ·若测量管道有振动，在流量计的两边应有固定的支座测量不同介质的混合液体时混合点与流量计之间的距离最少要有30×D(D为流量计内径)长度为方便今后流量计的清洗和维护，应安装旁通管道； |
|
| · 安装聚四氟乙烯内衬的流量计时，连接两法兰的螺栓应注意均匀拧紧，否则容易压坏聚四氟乙烯内衬，最好用力矩扳手。 |

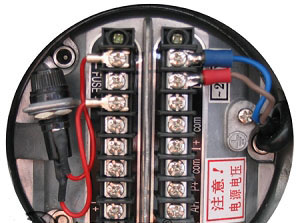

| 就地显示型智能电磁流量计接线： |
|
1、若采用分体式安装，连接的信号电缆采用定制的专用电缆线，电缆线越短越好； 2、励磁电缆可选用YZ中型橡套电缆，其长度与信号电缆一样； 3、信号电缆和励磁电缆必须严格分开，不能敷设在同一根管子内，不能平行敷设，不能绞合在一起，应分别单独穿在钢管内； 4、信号电缆和励磁电缆尽可能短，不能将多余的电缆卷在一起，应将多余电缆剪掉，并重新焊好接头电缆进入传感器电气接口时，在端口若悬河处做成U型,这样可以防止雨水渗透到传感器中。 |
||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||
| 如何正确使用流量计： |
|
●
|
打开流量计包装箱后，请尽快安装，以免影响转换器性能和金属部件受到腐蚀等；在储存已经使用过的流量计时，必须将流量计完全清洗。 |
|
●
|
流量计避免安装在温度变化很大的场所和受到设备的热辐射以及含有腐蚀性气体的环境中，若必须安装时，须有隔热通风的措施。 |
|
●
|
流量计的安装点应避免受到机械振动和碰撞冲击，若流量计安装在振动比较大的管道时，须将管道固定。 |
|
●
|
流量计避免安装在架空的长细管道上，这样容易泄露，若必须安装时，须要在安装流量计旁将管道固定。 |
|
●
|
安装流量计的管道要符合本说明书规定的前后距离，否则会影响流量计的测量精度。流体流向应该与流量计表体上的箭头方向一致，若安装在垂直管道时，流体需自下往上流动。 |
|
●
|
安装流量计时，在电焊法兰或者管道过程中，流量计须不在管道上，以免损坏流量计的电子部件。 |
|
● |
为方便维修，应该安装旁通管道，特别是某些生产过程中不能中间停止流体的场合。 |
|
●
|
流量计必须安装在室外时，须有防潮和防晒措施。 |
|
●
|
安装流量计的周围必须有充足的空间，应该有灯光和电源插座，以便安装接线和定期维护。分体式流量计的必须用专用屏蔽线，应接得牢固，连线不能与电力线平行排在一起，至少有15cm以上，最好单独穿行在金属管道中。连线要固定好，不能晃动。 |
|
●
|
流量计的安装位置要远离电燥声和电磁场，如大功率变压器、电动机和电源等。 |
|
●
|
流量计安装点附近不能有无线电收发机存在，否则高频躁声会干扰流量计的正常使用。 |
|
●
|
安装分体流量计，要注意传感器和转换器的距离不能超过100m（使用专用屏蔽电缆），否则会引起干扰。 |
|
|
|
|
●
|
用户必须遵循上海嘉户的指令和警告，以保证仪表的正确和安全使用。不按厂家规定的使用方法使用本仪表可能对仪表造成损坏！ |
